Bedan Slant sing Cenderung Nguripake Cnc Lathe Mesin

Bedan Slant CK46 Nguripake Mesin Cnc minangka perbaikan lan upgrade Jingfusi® kanthi asli. Ing basis kanggo warisan kinerja pangolahan dhuwur lan operasi gampang saka model asli, mula wis dikembangake kanthi desain amben sing lengkap lan ruang operasi sing luwih dhuwur, alat pangolahan sing luwih dhuwur sing luwih gampang diatur lan njaga.

Model:CK46

Kirim Pitakonan

Deskripsi Produk

This Inclined Slant bed Turning CNC Lathe Machine adopts a 45-degree inclined bed design and a super-rigid torque structure to ensure that the bed is not easily deformed during heavy-load cutting. The tilt angle makes installation, replacement and inspection easier. High-precision ball screws and spindles. Guaranteed highest precision and surface gloss.

Jingfusi® slant bed cnc lathe machine Fitur:

Desain paling optimal:Bedan Slant sing cenderung ngowahi mesin Cnc CONNE Fitur desain amben Slant 35-derajat, nyedhiyakake kaku lan stabilitas sing ditingkatake kanggo mesin tliti.

Penanganan chip efisien:Mesin nawakake kapasitas ngirimake chip sing gedhe, ngidini pelanggan fleksibilitas kanggo milih chip ngarep utawa mburi, njamin penake ing proses mesin.

Meksa prE-Stretching:Gabungan struktur pre-flats skru, iki ngoptimalake akurasi mesin lan linuwih.

Alat Gang-Tiah Kirim:Dilengkapi kiriman alat gang jinis, lathe iki ndhukung panggunaan pirang-pirang alat kanggo nambah efisiensi lan keahlian ing macem-macem operasi mesin.

Rincian Produk

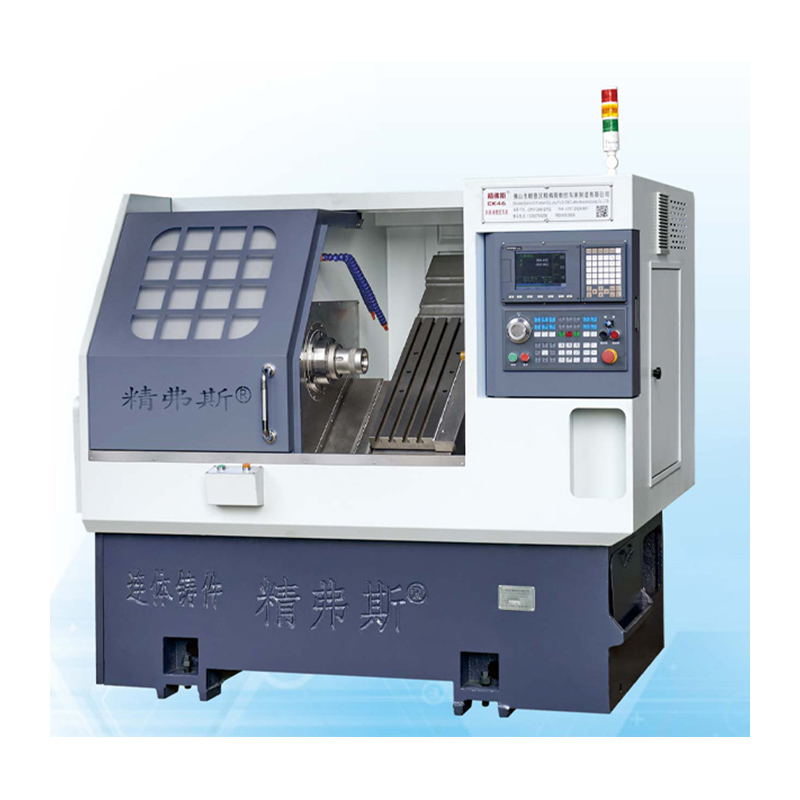

Inclined Slant bed Turning CNC Lathe Machine

Dhaptar parameter

proyek		unit	Ck46	Ck52	Ck76
Dawane maksimal		mm	350
Diameteripun Aktifake maksimal ing amben		mm	Ø 500
Diameteripun maksimal ing skateboard		mm	Ø 160
Inclinasi amben		°	35 °
Wisata Efektif X / Z Axis		mm	Diameteripun 1000/400
Spesifikasi skru x / z axis		mm	32
Spesifikasi rel X / Z Axis		mm	35
Daya x / z-axis motor		Kw	1.3
Gerakan Cepet Akses X / Z		m / my	24
Panjang Mesin Panjang X Lebar X Dhuwur		mm	2100x15801800
Bobot total mesin kabeh		Kg	2600
Nomer piso		ndandani	8
Ukuran piso kothak		mm	20x20
Ukuran Pemotong Potong		mm	Ø20
Kekuwatan total		kw	13	13	16
Konsumsi daya rata-rata		Kw / h	2	2	2.5
Pakar utama	Bentuk rai spindle		A2-5	A2-6	A2 -8


	Kacepetan spindle maksimal	r / min	6000 (disetel nganti 4500)	4200 (disetel 3500)	3200 (disetel 2500)
	Daya Spindle Motor	Kw	7.5	7.5	11
	Torsi rated motor spindle	Nm	47.8nm	47.8nm	72nm
	Diameter maksimum lulus	mm	Ø 45	Ø 51	Ø 75

Akurasi alat Mesin Mesin

Akurasi Mesin, standar Jingfus Factor:
Item Tes Utama	Diagram skematis	Cara deteksi	Standar Pabrik


Ngalahake radial spindle,		Ndeteksi runout saka tumpeng njaba	0.0025


Posisi baleni x-Axis		Ndeteksi posisi sing bola-bali saka X-Axis. Cathetan: prédhiksi pisanan udakara 50 kaping kanggo ngimbangi kesalahan mesin kadhemen lan mesin panas, banjur ndeteksi posisi bola-bali.	0.0025


Posisi Z-Axis Baleni		Ndeteksi posisi sing bola-bali ing sumbu z. Cathetan: prédhiksi pisanan udakara 50 kaping kanggo ngimbangi kesalahan mesin kadhemen lan mesin panas, banjur ndeteksi posisi bola-bali.	0.0025


Yen pelanggan pengin nyoba ACO utawa Axis X / Z / Y, bakal ditemtokake nalika nulis kontrak kasebut. Pelanggan kudu nyoba item iki ing wektu sing padha karo panampa awal pabrik Jingfusi.
