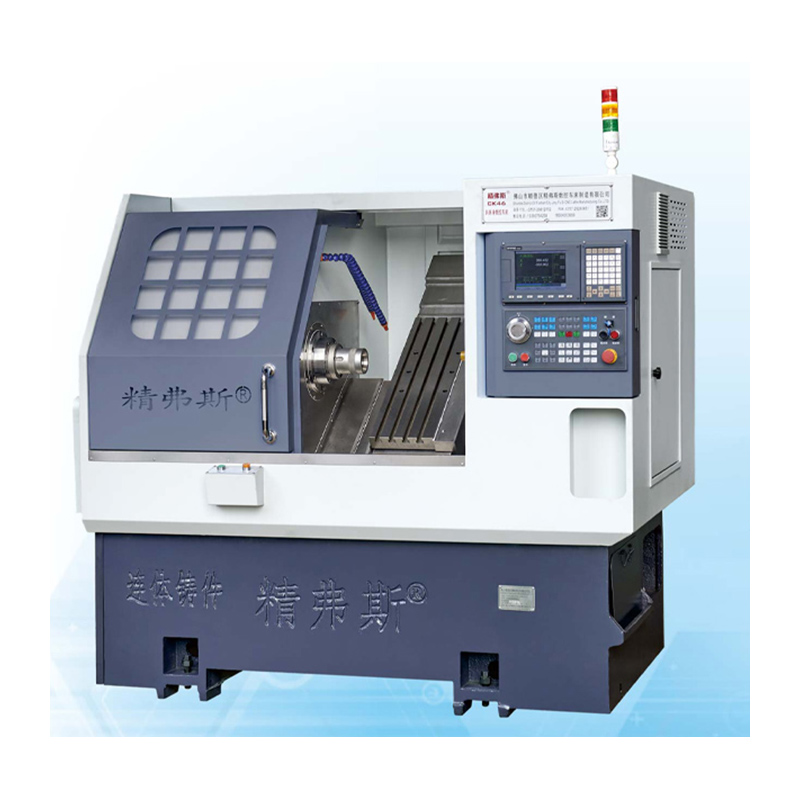

Slant Bed CNC Lathe Machine

Mesin bubut CNC Jingfusi® minangka jinis mesin bubut kontrol numerik komputer (CNC) sing nduweni desain amben miring utawa miring. Desain iki mbedakake saka lathes flat bed tradisional. Ing mesin bubut miring, amben utawa pangkalan mesin condong ing sudut, biasane watara 35 derajat, relatif marang bidang horisontal. Desain iki nawakake sawetara kaluwihan lan umume digunakake ing proses mesin lan manufaktur modern.

Model:CK46

Kirim Pitakonan

Deskripsi Produk

Jingfusi® is a leading China Slant Bed CNC Lathe Machine manufacturer, supplier and exporter. Adhering to the pursuit of perfect quality of products, so that our Slant Bed CNC Lathe Machine have been satisfied by many customers. Extreme design, quality raw materials, high performance and competitive price are what every customer wants, and that's also what we can offer you. Of course, also essential is our perfect after-sales service. If you are interested in our 关键词 services, you can consult us now, we will reply to you in time!

Fitur Mesin Bubut CNC Jingfusi® Slant Bed:

35 derajat miring amben CNC lathe
Kapasitas ngirim chip gedhe lan trep, pelanggan bisa milih ngirim chip ing ngarep utawa ing mburi
Struktur pre-stretching Screw
Posting alat jinis geng

Mangkene sawetara fitur utama lan mupangat saka mesin bubut CNC miring:

Kaku: Desain amben miring nambah kaku mesin, nyedhiyakake dhukungan lan stabilitas sing luwih apik kanggo alat pemotong lan benda kerja. Rigiditas iki nyebabake akurasi mesin sing luwih apik lan ngrampungake permukaan.

Manajemen Chip: Orientasi miring saka amben ngidini kanggo evakuasi chip luwih efektif. Kripik sing diasilake sajrone proses mesin cenderung mudhun saka papan kerja, nyuda resiko penumpukan chip lan karusakan alat.

Ergonomi: Mesin bubut miring asring duwe desain sing luwih ergonomis, dadi luwih gampang operator mbukak lan mbongkar barang kerja. Amben sing cenderung nyedhiyakake visibilitas sing luwih apik ing area mesin, sing bisa ningkatake efisiensi lan safety operator.

Gangguan Alat Suda: Desain amben miring nyuda risiko gangguan ing antarane alat pemotong lan benda kerja, utamane nalika ngolah bagean kompleks utawa kontur.

Dhuwur-Speed Machining: Slant bed lathes cocok kanggo operasi mesin kacepetan dhuwur. Kapabilitas kaku lan evakuasi chip sing luwih apik ngidini kacepetan nglereni luwih cepet lan produktivitas sing luwih dhuwur.

Versatility: Mesin iki serbaguna lan bisa digunakake kanggo macem-macem operasi ngowahi, kalebu madhep, ngowahi, ngebur, threading, lan grooving.

Integrasi Otomasi: Mesin bubut CNC bisa gampang diintegrasi karo sistem otomatis, kayata loader robot, kanggo nambah produktivitas lan nyuda tenaga kerja manual.

Presisi lan Akurasi: Kaku lan stabilitas desain amben miring nyumbang kanggo presisi lan akurasi mesin sing luwih dhuwur, saengga cocog kanggo aplikasi sing mbutuhake toleransi sing ketat.

Kompatibilitas Material: Mesin bubut miring bisa nangani macem-macem bahan, kalebu logam, plastik, lan komposit, dadi cocok kanggo macem-macem industri, kayata aerospace, otomotif, lan manufaktur piranti medis.

Owah-owahan alat: Akeh lathes CNC amben miring sing dilengkapi karo pangowahan alat sing ngidini owah-owahan alat cepet lan otomatis, ngurangi downtime lan nambah efficiency.

Ing ringkesan, mesin bubut CNC amben miring nawakake sawetara kaluwihan tinimbang mesin bubut datar tradisional, kalebu kaku, manajemen chip, lan ergonomis. Mesin iki umume digunakake ing lingkungan mesin modern sing presisi, efisiensi, lan fleksibilitas penting.

Diagram Perjalanan Mesin

Detail Produk

Daftar Parameter

proyek		unit	CK46	CK52	CK76
dawa ngowahi maksimum		mm	350
diameteripun ngowahi maksimum ing amben		mm	Ø 500
diameteripun ngowahi maksimum ing skateboard		mm	Ø 160
Kasur inclination		°	35°
Lelungan efektif sumbu X/Z		mm	Dhiameter 1000/400
Spesifikasi sekrup sumbu X/Z		mm	32
Spesifikasi rel sumbu X/Z		mm	35
Daya motor sumbu X/Z		KW	1.3
Gerakan cepet maksimum sumbu X/Z		m/min	24
Alat mesin dawa X jembaré X dhuwur		mm	2100X1580X1800
Total bobot saka kabeh mesin		KG	2600
Nomer piso		ndandani	8
Ukuran piso persegi		mm	20X20
Ukuran cutter bolongan bunder		mm	Ø20
Total daya		kw	13	13	16
konsumsi daya rata-rata		kw/h	2	2	2.5
poros utama	wangun pasuryan mburi Spindle		A2-5	A2-6	A2-8


	Kacepetan spindle maksimum	rpm	6000 (diset dadi 4500)	4200 (diset dadi 3500)	3200 (diset dadi 2500)
	Daya motor spindle	KW	7.5	7.5	11
	Dirating torsi motor spindle	Nm	47,8 Nm	47,8 Nm	72Nm
	Diameter passing bar maksimal	mm	Ø 45	Ø 51	Ø 75

Akurasi Alat Mesin

Akurasi mesin, standar faktor Jingfus:
Item tes utama	Diagram skematik	Metode deteksi	Standar pabrik


Spindle radial beat,		Ndeteksi runout saka conthong njaba	0.0025


Posisi baleni sumbu X		Ndeteksi posisi bola-bali saka sumbu X. Cathetan: Pisanan prédhiksi kira-kira 50 kaping kanggo ngimbangi kesalahan mesin kadhemen lan mesin panas, banjur ndeteksi posisi bola-bali.	0.0025


Posisi baleni sumbu Z		Ndeteksi posisi bola-bali ing sumbu Z. Cathetan: Pisanan prédhiksi kaping 50 kanggo ngimbangi kesalahan mesin kadhemen lan mesin panas, banjur ndeteksi posisi bola-bali.	0.0025


Yen pelanggan pengin nyoba akurasi ISO utawa VD1 sumbu X / Z / Y, mesthine bakal ditemtokake nalika nulis kontrak. Pelanggan kudu nyoba item iki ing wektu sing padha nampa wiwitan Pabrik Jingfusi.
