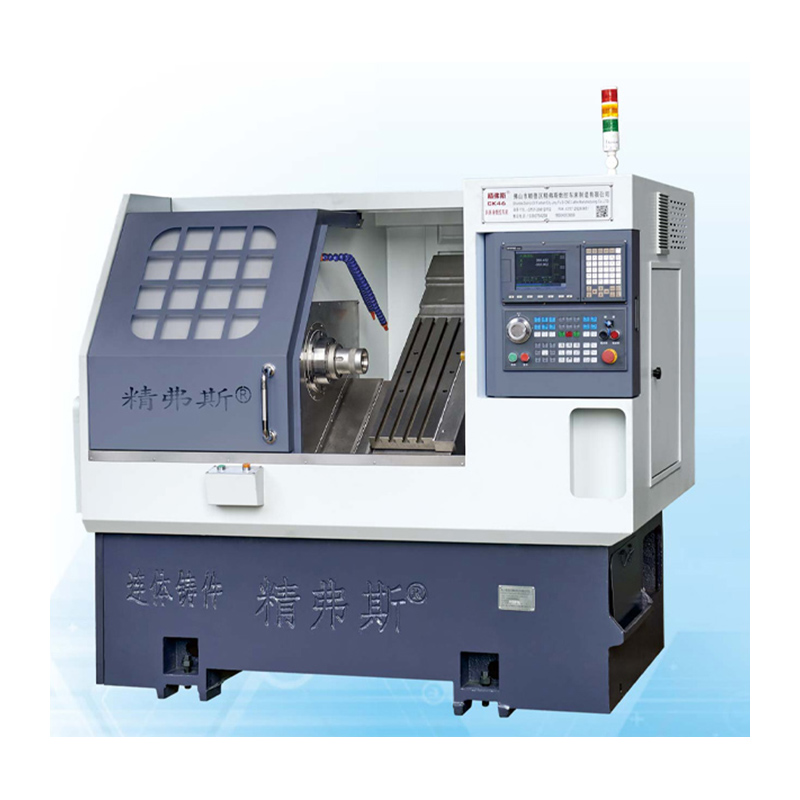

Slant bed cnc bed lathet mesin

Mesin latar Jingfusi® High High High Speed CNC mesin minangka alat mesin tliti precision sing nglereni, sing cocog kanggo aplikasi ngowahi lan panggilingan. Terkenal amarga kacepetan sing ora cocog, akurasi pineti, lan keahlian sing gedhe banget, mesin lathe cnc slant bed bedah iki nggabungake sawetara fitur penting kanggo njamin kinerja mesin sing unggul.

Model:CK52

Kirim Pitakonan

Deskripsi Produk

Mangkene ciri utama lan kaluwihan saka bed bed Bed Bed Bed Lathet Mesin Lathet:

Konfigurasi Slant-Bed:

Bed pemotong CNC sing dhuwur lathe mesin Jingfusi® mesin sudhut, biasane antarane 30 lan 45 derajat saka horisontal. Konfigurasi lonet iki ora mung nambah kaku struktural mesin nanging uga bisa ngoptimalake chip, ngasilake tliti machining lan lumang permukaan sing luwih lancar.

Rapis Spinning Spindle:

Bed Jingfusi® dhuwur mesin saka Jingfusi® ngramalake spindle sing kuat, kacepetan dhuwur sing bisa muter ing kecepatan sing durung rampung. Iki ngidini mesin kanggo ngrampungake tugas sing luwih efisien, nyuda wektu turnaround kanthi signifikan.

Rampung alat cepet:

Dilengkapi Ganti Alat Otomatis (ATC) kanthi otomatis, mesin bisa transisi kanthi rapi ing antarane alat, minimalake downtime operasional. Atc njamin proses mesin sing apik lan ora bisa digunakake.

Sistem Turret Multi-Tool:

Lathe slant-bed CNC nggabungake sistem alat turret sing bisa ngasilake macem-macem alat nglereni. Sistem iki ngidini indeksasi kanthi cepet, negesake kebutuhan alat manual, lan bisa nangani operasi mesin sing rumit.

FickleE Kapabilitas:

Ladang lampu latin CNC sing dhuwur banget luwih apik ing sawetara operasi ngowahi, kalebu ngowahi, madhep, benang, grooving, pengeboran, lan panggilingan. Sistem Alat Turret bisa dimuat karo alat sing macem-macem kanggo ngatasi macem-macem syarat mesin, nggawe kabeh persiyapan arang banget adaptasi.

UnparallelEd precisi:

Kombinasi saka amben sing dibanting, spindle kanthi kacepetan cnc, lan sistem kontrol CNC sing luwih dhuwur njamin akurasi machining lan permukaan sing ora cocog, nggawe jingfusi® cnc slant-bed lathe kanggo tugas mesin presisi.

Diagram travel mesin

Bed Tinggi Cnc Slant Tinggi Latit Rincian Produk Mesin

Bed List Cnc Slant High Latit Listing

proyek		unit	Ck46	Ck52	Ck76
Dawane maksimal		mm	350
Diameteripun Aktifake maksimal ing amben		mm	Ø 500
Diameteripun maksimal ing skateboard		mm	Ø 160
Inclinasi amben		°	35 °
Wisata Efektif X / Z Axis		mm	Diameteripun 1000/400
Spesifikasi skru x / z axis		mm	32
Spesifikasi rel X / Z Axis		mm	35
Daya x / z-axis motor		Kw	1.3
Gerakan Cepet Akses X / Z		m / my	24
Panjang Mesin Panjang X Lebar X Dhuwur		mm	2100x15801800
Bobot total mesin kabeh		Kg	2600
Nomer piso		ndandani	8
Ukuran piso kothak		mm	20x20
Ukuran Pemotong Potong		mm	Ø20
Kekuwatan total		kw	13	13	16
Konsumsi daya rata-rata		Kw / h	2	2	2.5
Pakar utama	Bentuk rai spindle		A2-5	A2-6	A2 -8


	Kacepetan spindle maksimal	r / min	6000 (disetel nganti 4500)	4200 (disetel 3500)	3200 (disetel 2500)
	Daya Spindle Motor	Kw	7.5	7.5	11
	Torsi rated motor spindle	Nm	47.8nm	47.8nm	72nm
	Diameter maksimum lulus	mm	Ø 45	Ø 51	Ø 75

Akurasi alat Mesin Mesin

Akurasi Mesin, standar Jingfus Factor:
Item Tes Utama	Diagram skematis	Cara deteksi	Standar Pabrik


Ngalahake radial spindle,		Ndeteksi runout saka tumpeng njaba	0.0025


Posisi baleni x-Axis		Ndeteksi posisi sing bola-bali saka X-Axis. Cathetan: prédhiksi pisanan udakara 50 kaping kanggo ngimbangi kesalahan mesin kadhemen lan mesin panas, banjur ndeteksi posisi bola-bali.	0.0025


Posisi Z-Axis Baleni		Ndeteksi posisi sing bola-bali ing sumbu z. Cathetan: prédhiksi pisanan udakara 50 kaping kanggo ngimbangi kesalahan mesin kadhemen lan mesin panas, banjur ndeteksi posisi bola-bali.	0.0025


Yen pelanggan pengin nyoba ACO utawa Axis X / Z / Y, bakal ditemtokake nalika nulis kontrak kasebut. Pelanggan kudu nyoba item iki ing wektu sing padha karo panampa awal pabrik Jingfusi.
