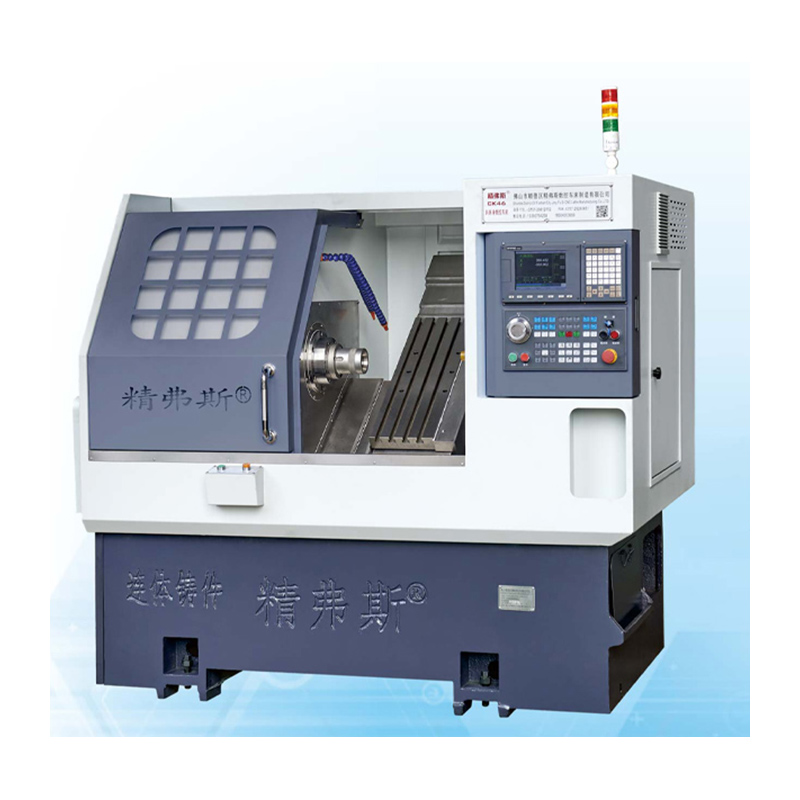

Cnc cenderung lathe

Jingfusi® CNC sing cnc cnc cnc sing kepéngin golek aplikasi ing lingkungan industri ing ngendi manufortur nuntut nuntut akurasi lan tliti. Ngluwihi panggunaan industri, lathi iki kalebu kabutuhan hobbyists lan pamilik bisnis cilik sing golek alat lan keluwesan ing proses desain sing dhuwur. Apa ing setelan produksi skala gedhe utawa usaha kanthi ukuran cilik, bedhil CNC sing cenderung saka Jingfusi® cocog karo macem-macem syarat, gabungke presisi.

Model:CK46

Kirim Pitakonan

Deskripsi Produk

Jingfusi® CNC cnc cnc sing kepéngin dadi alat mesin mesin presisi kanthi nggunakake produksi komponen, kanthi cara sing beda-beda ing bagean cylindrical lan rotasional. Karakteristik sing ditemtokake ana ing struktur amben sing cenderung, direkayasa strategis kanthi strategis kanggo nambah stabilitas lan tliti ing saindhenging proses mesin. Desain inovatif iki mesthekake yen lathe endah kanggo ngirim asil sing akurat lan berkualitas dhuwur, nggawe aset sing migunani kanggo macem-macem aplikasi manufaktur.

Diagram travel mesin

Rincian Produk

Dhaptar parameter

proyek		unit	Ck46	Ck52	Ck76
Dawane maksimal		mm	350
Diameteripun Aktifake maksimal ing amben		mm	Ø 500
Diameteripun maksimal ing skateboard		mm	Ø 160
Inclinasi amben		°	35 °
Wisata Efektif X / Z Axis		mm	Diameteripun 1000/400
Spesifikasi skru x / z axis		mm	32
Spesifikasi rel X / Z Axis		mm	35
Daya x / z-axis motor		Kw	1.3
Gerakan Cepet Akses X / Z		m / my	24
Panjang Mesin Panjang X Lebar X Dhuwur		mm	2100x15801800
Bobot total mesin kabeh		Kg	2600
Nomer piso		ndandani	8
Ukuran piso kothak		mm	20x20
Ukuran Pemotong Potong		mm	Ø20
Kekuwatan total		kw	13	13	16
Konsumsi daya rata-rata		Kw / h	2	2	2.5
Pakar utama	Bentuk rai spindle		A2-5	A2-6	A2 -8


	Kacepetan spindle maksimal	r / min	6000 (disetel nganti 4500)	4200 (disetel 3500)	3200 (disetel 2500)
	Daya Spindle Motor	Kw	7.5	7.5	11
	Torsi rated motor spindle	Nm	47.8nm	47.8nm	72nm
	Diameter maksimum lulus	mm	Ø 45	Ø 51	Ø 75

Akurasi alat Mesin Mesin

Akurasi Mesin, standar Jingfus Factor:
Item Tes Utama	Diagram skematis	Cara deteksi	Standar Pabrik


Ngalahake radial spindle,		Ndeteksi runout saka tumpeng njaba	0.0025


Posisi baleni x-Axis		Ndeteksi posisi sing bola-bali saka X-Axis. Cathetan: prédhiksi pisanan udakara 50 kaping kanggo ngimbangi kesalahan mesin kadhemen lan mesin panas, banjur ndeteksi posisi bola-bali.	0.0025


Posisi Z-Axis Baleni		Ndeteksi posisi sing bola-bali ing sumbu z. Cathetan: prédhiksi pisanan udakara 50 kaping kanggo ngimbangi kesalahan mesin kadhemen lan mesin panas, banjur ndeteksi posisi bola-bali.	0.0025


Yen pelanggan pengin nyoba ACO utawa Axis X / Z / Y, bakal ditemtokake nalika nulis kontrak kasebut. Pelanggan kudu nyoba item iki ing wektu sing padha karo panampa awal pabrik Jingfusi.
