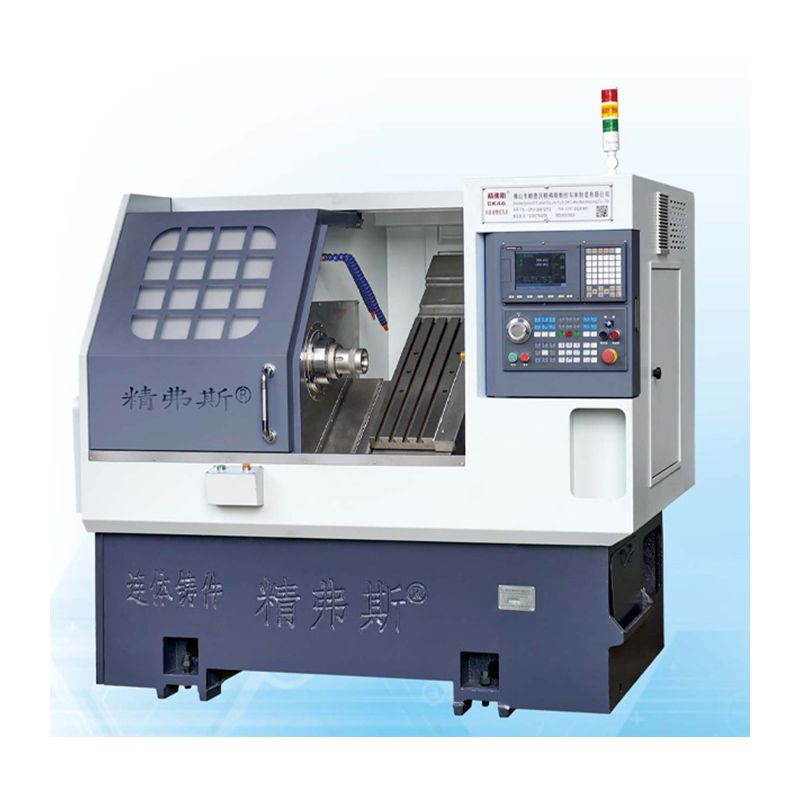

Senyawa Milling Nguripake Cnc Lathe

Aspek kompos cnc Latia Jingfusi® Nguripake Cnc Lathe yaiku konstruksi padhet lan tahanan. Iki njamin, preduli saka bodolan sing paling nuntut, njaga akurasi sing ora bisa dipercaya lan kinerja konsisten. Ngégo amben tugas sing abot lan ril pandhuan sing linear, mesin iki digawe kanggo umur dawa lan ngirim asil sing bisa dipercaya kabeh sing diarepake.

Model:CK76DTY

Kirim Pitakonan

Deskripsi Produk

Senyawa Milling Milling CNC Lathe Pambuka

Senyawa Milling-Milling kualitas tinggi sing diwenehake dening Produsen Jingfusi® yaiku solusi utama kanggo mesin lan fabrikasi tliti.

Dhasar, nilai inti saka senyawa kerusuhan sing nglereni cnc Lathe, efisiensi lan keahlian sing ora cocog kanggo ngrampungake raksa proses manufaktur modern. Lathe cnc-tataran kita nggunakake teknologi pemotong kanthi tepat kanggo kanthi akurat lan nindakake macem-macem operasi kayata ngowahi, panggilingan, ngebur lan nutul.

Ora mung kuwi, Senyawa Cnc Lathe uga dilengkapi motor spindle kanthi dhuwur kanggo njamin kecepatan nglereni kanthi cepet lan luwih akurat nalika diproses. Fitur iki kritis ing tugas machining komplek amarga bisa nyuda wektu siklus produksi nalika njaga akurasi dhuwur.

Apa maneh, sistem kontrol kontrol CNC alat mesin iki nggunakake desain sing ramah pangguna, kanthi gampang lan cepet kanggo operator sing anyar lan pengalaman kanggo ngrampungake persiyapan mesin lan operasi. Fitur iki ndadekake pilihan kanggo bengkel, bisnis cilik lan uga tanduran manufaktur gedhe.

Sorotan liyane saka senyawa gilingan Cnc Lathe minangka kapabilitas pangolahan sing kuat. Kanthi ayunan gedhe ing amben lan jarak gedhe ing antarane pusat, bisa kanthi gampang ngatasi kerja gedhe macem-macem ukuran lan bentuk kanggo ketemu meh kabeh kabutuhan.

Senyawa Milling Nguripake Cnc Lathe Parameter

Item	Model lathe	unit	Ck46dty	Ck52dty
Skop pangolahan	Diameter rotasi maksimal spindle	mm	Ø 600
	MAIMUM TURNING LENGKAP LENGKAP	mm	300
	Diameteripun bar maksimal	mm	Ø 45	Ø 55
sumbu kepala sekolah	Kacepetan spindle maksimal	r / min	6000 (nyetel 4500)	4200 (nyetel 3500)

	Jinis Kepala Spindle		A2-5	A2-6
	Diameteripun lontar spindle	mm	Ø 56	Ø 66
feed	X / z / y axis maksimal stroke	mm	800/400 / ± 60


	90 ° Power Kepala Liwat Pusat SPISLE	mm	60
	Gerakan Cepet Maksim Saka X / Z / Y Axis	m / my	24 (Setting 18) / 24 (Setting 18) / 15 (Setting 12)
	X / z / y sumbu	mm	32/32/32
	X / Z / Y Axis Roller Trek	mm	35/35/35
Power Turret	Model Turret Power (turret daya)	Bmt	BMT45, BMT55 opsional

	Power power power	Yaiku	Er25
	Ukuran Alat tetep	mm	25x25
	Diameteripun Shank	mm	Ø25
Tailstock	Daya Motor Utama / Tork	Kw / nm	7.5 KW / dirating 47nm	11kW / dirating 72nm


	X / Z / Y Axis Motor Daya / Tork	Kw / nm	Yaskawa 1.8kw / 11.5n. Pilihan Anyar Generasi2.4 KW / dirating 11.5NM
	Kacepetan maksimum turret motor	r / min	80000 ° (Kepala Daya ≤7000 Ganti, 90 ° Daya Kepala ≤6000 Ganti)
	Daya Motor Power Power / Tork	Kw / nm	8.5 KW / dirating 16.5nm
	Daya / Tork Torque Alat Turret Ngganti Motor	Kw / nm	Generasi anyar1.0 kW /3.1NM
Liyane	Spindle posisi rem reming		meksa hidraulik


	Inclinasi amben	°	35 °
	Panjang Mesin Panjang X Lebar X Dhuwur	mm	2200x1500x190000
	Bobot total mesin kabeh	Kg	3900kg
	Kekuwatan total	kw	15
	Konsumsi daya rata-rata	Kw / h	3

Akurasi alat Mesin Mesin

Akurasi Mesin, standar Jingfus Factor:
Item Tes Utama	Diagram skematis	Standar Pabrik


Ngalahake Radial Spindle		Ndeteksi runout saka tumpeng njaba	0.0035


Posisi baleni x-Axis		Ndeteksi posisi sing bola-bali saka X-Axis. Cathetan: prédhiksi pisanan udakara 50 kaping kanggo ngimbangi kesalahan mesin kadhemen lan mesin panas, banjur ndeteksi posisi bola-bali.	0.003


Posisi Z-Axis Baleni		Ndeteksi posisi sing bola-bali ing sumbu z. Cathetan: prédhiksi pisanan udakara 50 kaping kanggo ngimbangi kesalahan mesin kadhemen lan mesin panas, banjur ndeteksi posisi bola-bali.	0.003


Posisi baleni Y-Axis		Ndeteksi posisi sing bola-bali ing sumbu y. Cathetan: prédhiksi pisanan udakara 50 kaping kanggo ngimbangi kesalahan mesin kadhemen lan mesin panas, banjur ndeteksi posisi bola-bali.	0.004


C posisi baleni seda		Ndeteksi repositasi titik C-AXIS tetep, cathetan: prédhiksi pisanan udakara 50 kaping kanggo ngimbangi kesalahan mesin kadhemen lan mesin panas, banjur ndeteksi posisi bola-bali	20 Arc Detik


C AXIS Posisi Rotary		Ndeteksi akurasi posisi acak saka C-sumbu, cathetan: prédhiksi pisanan udakara 50 kaping kanggo ngimbangi kesalahan mesin kadhemen lan mesin panas, banjur priksa setelan sing adhem	72 Arc Detik


Ngalahake Power Clamping		Cone ngalahake	0.015

Ngalahake Power Clamping		Clamping ngantem	0.01

Yen pelanggan pengin nyoba ACO utawa Axis X / Z / Y, bakal ditemtokake nalika nulis kontrak kasebut. Pelanggan kudu nyoba item iki ing wektu sing padha karo panampa awal pabrik Jingfusi.
