Produk > Nguripake lan Milling Mesin Gabungan
>

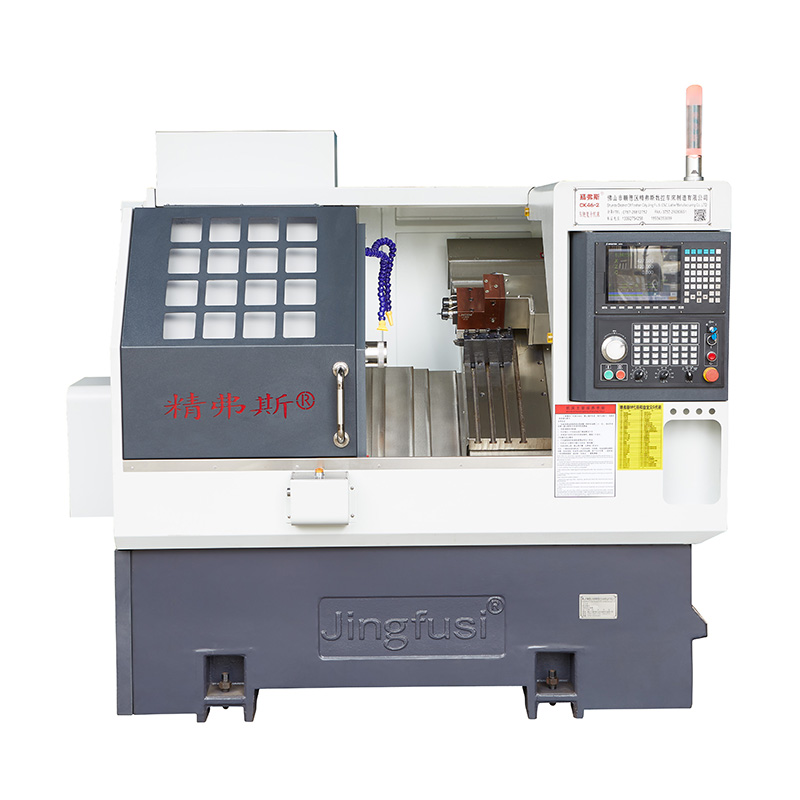

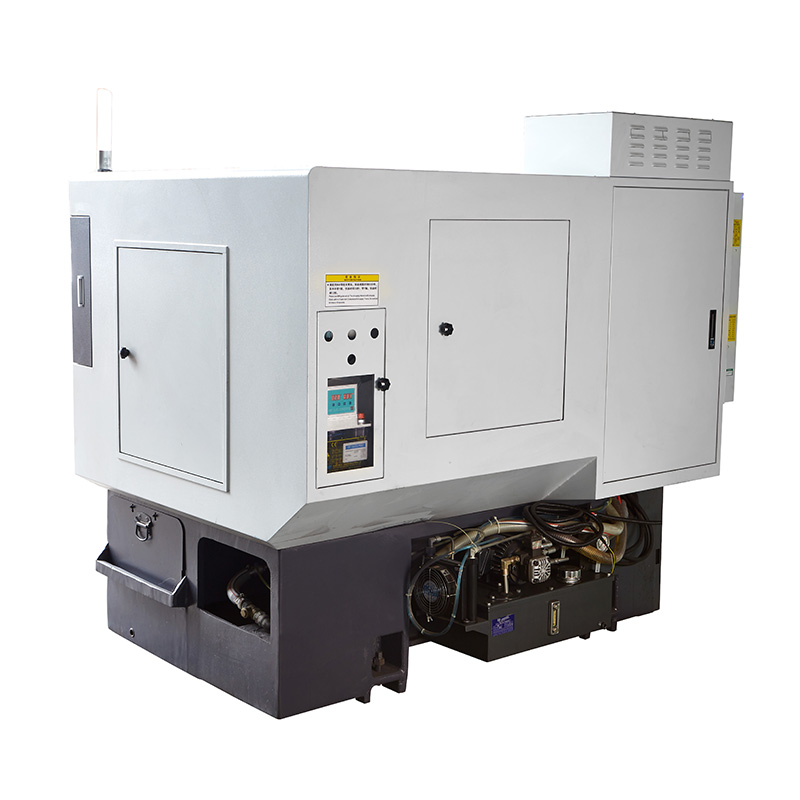

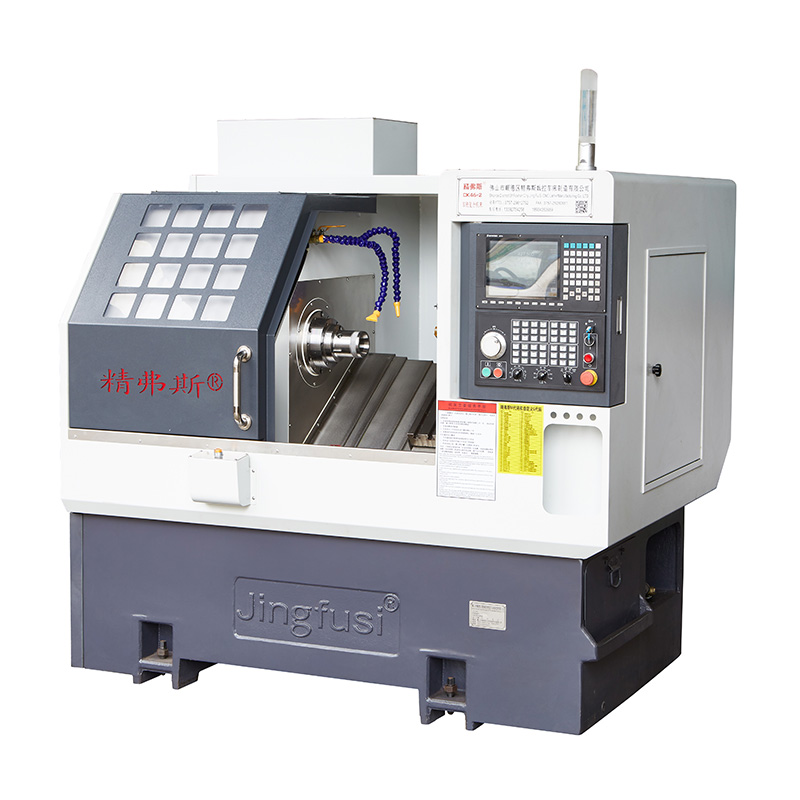

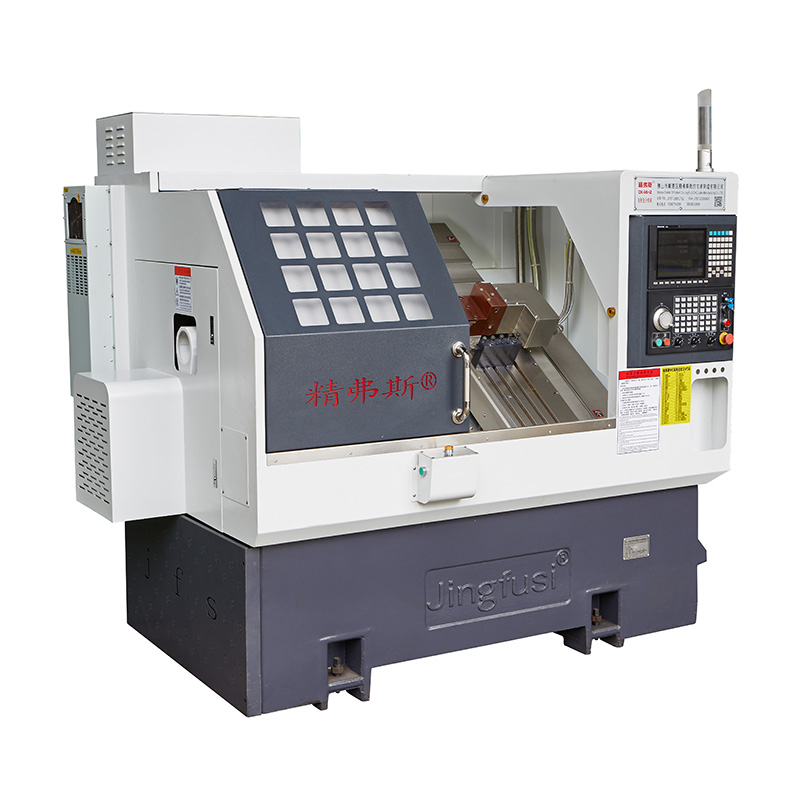

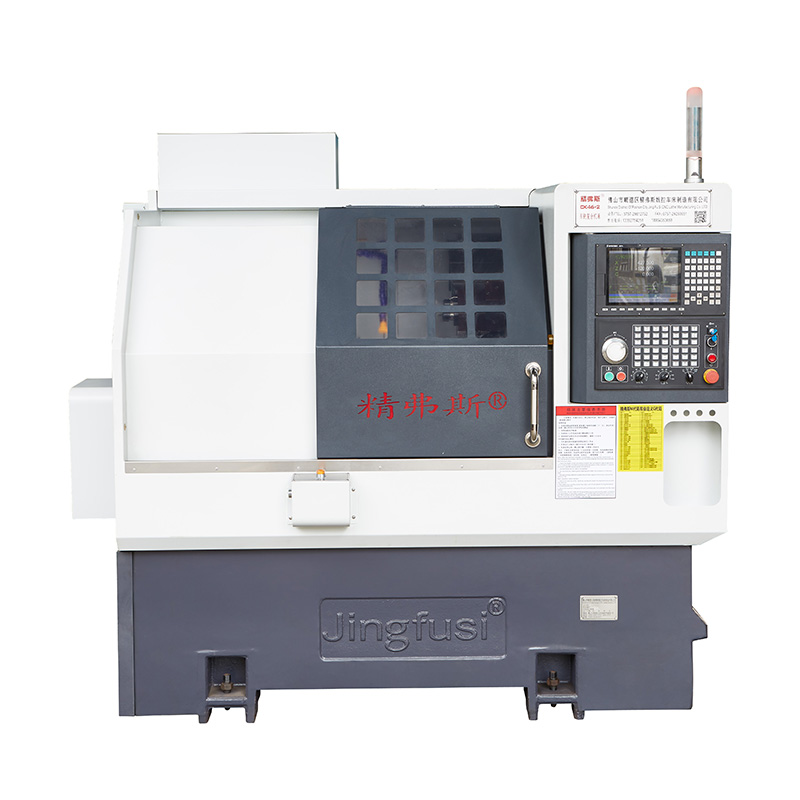

Multifunctional CNC Nguripake lan Milling Machine
Multifunctional CNC Nguripake lan Milling Machine
Minangka Produsèn profesional, kita kaya kanggo nyedhiyani Multifunctional CNC Turning lan Milling Machine. Lan kita bakal menehi layanan sawise-sale paling apik lan pangiriman pas wektune.
Model:CK46T-600
Kirim Pitakonan
Deskripsi Produk
Ing ngisor iki introduksi Multifunctional CNC Turning lan Milling Machine berkualitas tinggi
, ngarep-arep bisa mbantu sampeyan luwih ngerti Multifunctional CNC Turning and Milling Machine
Welcome pelanggan anyar lan lawas kanggo terus kerjo bareng karo kita kanggo nggawe mangsa luwih apik!
Detail Produk
Daftar Parameter
| proyek | Isi | unit | CK52T-600 | CK76T-600 | CK46T-600 |
| Lingkup pangolahan | diameteripun rotasi maksimum saka kumparan | mm | Ø 800 | ||
| jinis pamblokiran | mm | Ø 180 ~400 | |||
| dawa ngowahi maksimum | mm | 560 | |||
| diameteripun bar maksimum | mm | Ø 51 ~ 55 | Ø 72 | Ø 45 | |
| sumbu utama |
Tipe sirah spindle |
|
A2-6 | A2-8 | A2-5 |
| Spindle liwat-bolongan diameteripun | mm | Ø 66 | Ø 86 | Ø 56 | |
| Kacepetan spindle maksimum | rpm | 4200 | 3200 | 6000 | |
| Spindle nyetel kacepetan | rpm | 1 ~ 3500 | 1 ~2500 | 1 ~4500 | |
| pakan | Perjalanan maksimal sumbu X/Z | mm | 230/600 | ||
| Stroke efektif sumbu Z | mm | 570 | |||
| Gerakan cepet maksimum sumbu X/Z | m/min | 24 | |||
| Setelan sumbu X / Z kanggo gerakan cepet | m/min | 16/18 | |||
| Spesifikasi sekrup rol sumbu X/Z | mm | 40 | |||
| Spesifikasi pengukur sumbu X/Z | mm | 35/45 | |||
| Rolas posisi servo turret | Rolas posisi servo dhuwur tengah menara |
|
100 | ||
| Menara piso ngelawan pinggir (diameter njaba) | mm | 385 | |||
| Dhuwur tengah menara | mm | 100 | |||
| Jumlah bilah turret | ndandani | 12 | |||
| Diameter interferensi pangolahan alat jejer | mm | Ø180 | |||
| Ukuran wadhah alat tetep | mm | 25X25 | |||
| Dhiameter gagang piso | mm | Ø25 | |||
| mesin listrik | Daya motor utama / torsi | KW/Nm | 11KW/rating 72Nm | 15KW/rating 98Nm | 7,5 KW/rating 47Nm |
| Daya motor sumbu X/Z/torque | KW/Nm | Yaskawa 1.8KW/11.5Nm. Generasi anyar opsional 2.4 KW/rating 11.5Nm | |||
| Daya / torsi alat turret ganti motor | KW/Nm | Generasi anyar 1.0 KW / 3.1NM | |||
| Daya motor sistem pendingin | KW | 0.3 | |||
| Daya motor sistem pendinginan tekanan dhuwur | KW | 3 | |||
| Tailstock | Stroke buntut | mm | 420 | ||
| Stroke maksimum pin ejector tailstock | mm | 100 | |||
| Tailstock ejector pin drive wangun |
|
Hydraulic, kaku kuwat | |||
| Tailstock ndhuwur jarum cone bolongan taper | MK | Mohs 5 #, ora ayunan utawa warp sak mesin tliti. | |||
| Jarak maksimum antarane tip lan chuck | mm | 690 | |||
| liyane | Kasur inclination | ° | 30 ° utawa 15 ° | ||
| Alat mesin dawa X jembaré X dhuwur | mm | 2500X1600X1700 | |||
| Total bobot saka kabeh mesin | KG | Bobot total kabeh mesin yaiku 4500KG, kanthi bobot total opsional 3500KG, minus 10000 yuan | |||
| Total daya | kw | 20 | |||
| konsumsi daya rata-rata | kw/h | 3 | |||
Akurasi Alat Mesin
| Akurasi mesin, standar faktor Jingfus: | ||||||||
| Item tes utama | Diagram skematik | Metode deteksi |
Standar pabrik |
|||||
| Spindle radial ngalahake |
|
Ndeteksi runout saka conthong njaba | 0.0025 | |||||
| Posisi baleni sumbu X |
|
Ndeteksi posisi bola-bali saka sumbu X. Cathetan: Pisanan prédhiksi kira-kira 50 kaping kanggo ngimbangi kesalahan mesin kadhemen lan mesin panas, banjur ndeteksi posisi bola-bali. | 0.0025 | |||||
| Posisi baleni sumbu Z |
 |
Ndeteksi posisi bola-bali ing sumbu Z. Cathetan: Pisanan prédhiksi kira-kira 50 kaping kanggo ngimbangi kesalahan mesin kadhemen lan mesin panas, banjur ndeteksi posisi bola-bali. | 0.0025 | |||||
| Yen pelanggan pengin nyoba akurasi ISO utawa VD1 sumbu X / Z / Y, mesthine bakal ditemtokake nalika nulis kontrak. Pelanggan kudu nyoba item iki ing wektu sing padha nampa wiwitan Pabrik Jingfusi. | ||||||||
