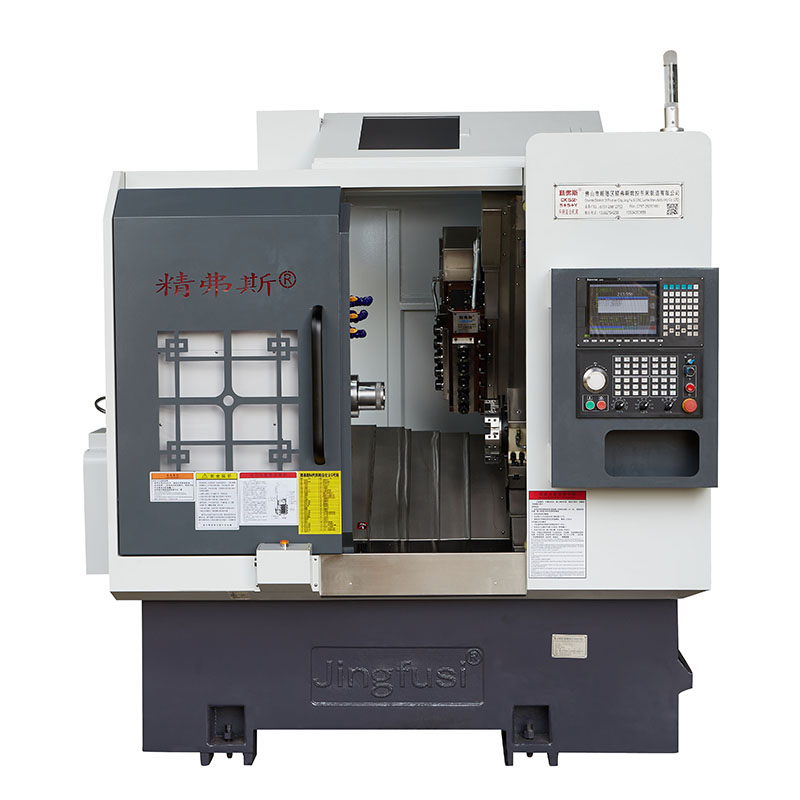

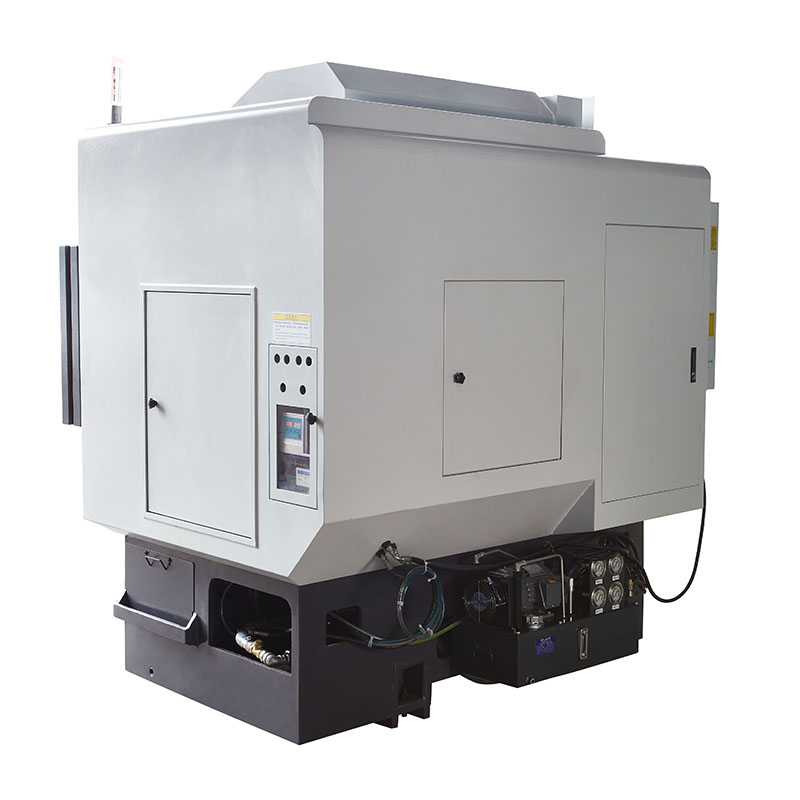

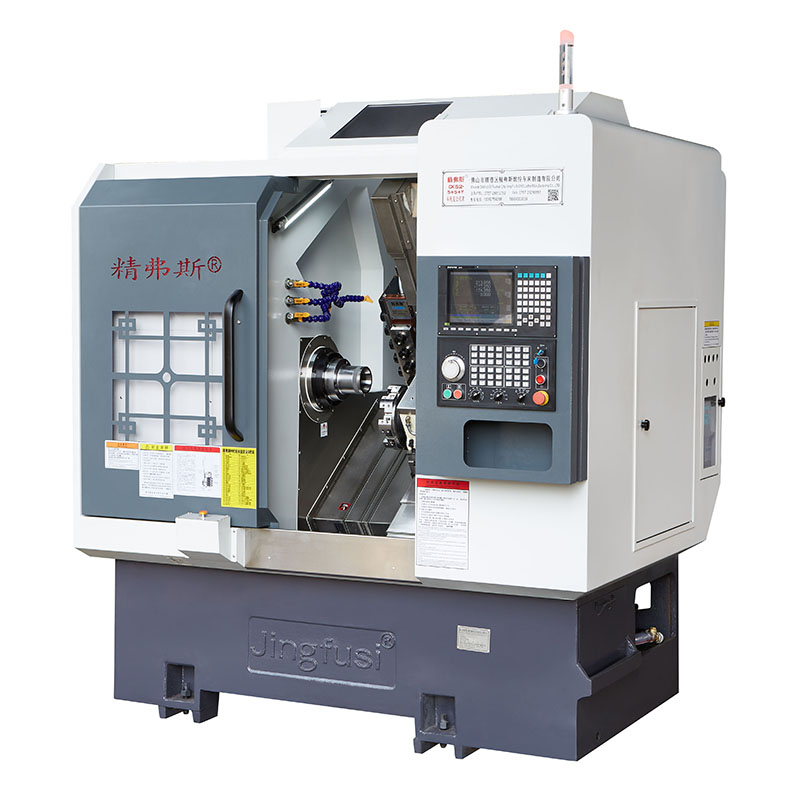

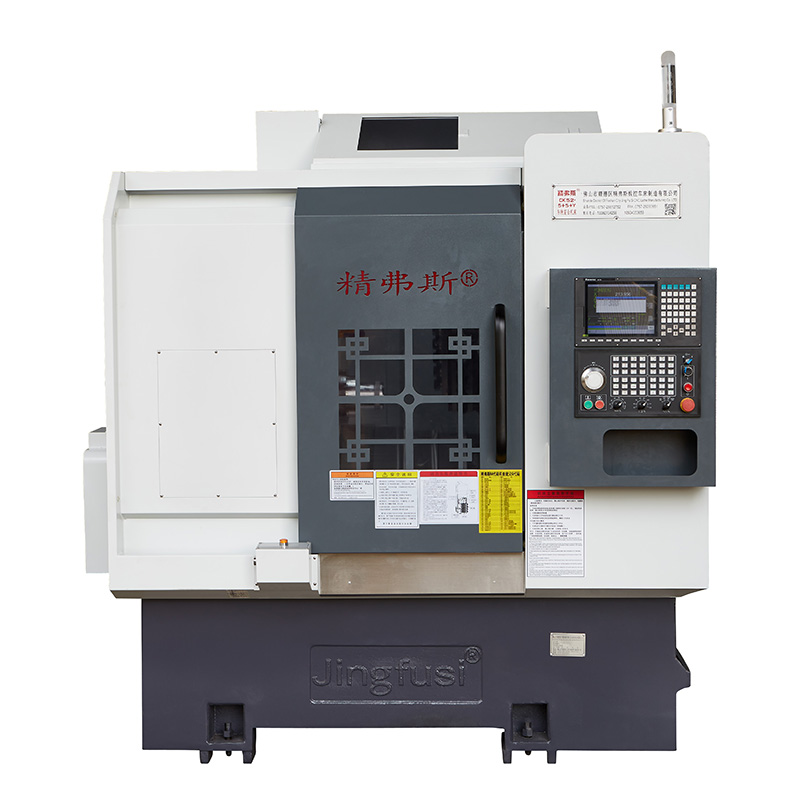

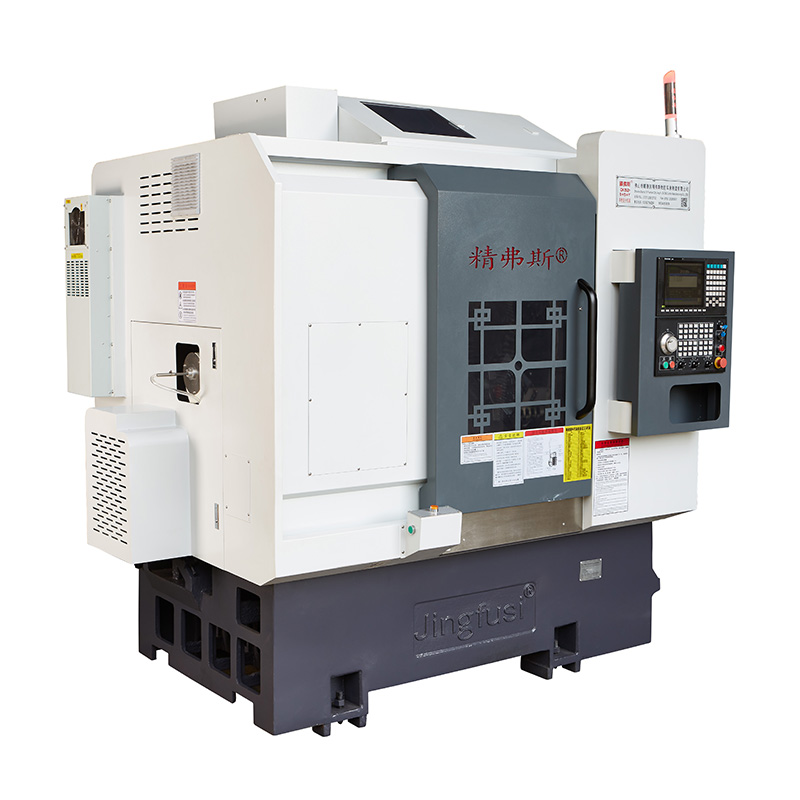

Turret Turning lan Milling Mesin Gabungan
Sampeyan bisa tuku Jingfusi® Turret Turning and Milling Combined Machine kanthi yakin saka kita. Kita semangat kanggo kolaborasi karo sampeyan, lan yen sampeyan duwe pitakon utawa mbutuhake informasi luwih lengkap, aja ragu-ragu hubungi kita. Kita bakal nanggapi kanthi cepet kanggo pitakon sampeyan.
Model:CK46-5+5+Y
Kirim Pitakonan
Deskripsi Produk
Minangka pabrikan profesional, kita pengin nyedhiyakake Mesin Turret Turning lan Milling Combined. Lan kita bakal menehi layanan sawise-sale paling apik lan pangiriman pas wektune.
Detail Produk
Daftar Parameter
| item | isi | unit | CK46-5+5+Y | CK52-5+5+Y |
| Lingkup pangolahan | Swing liwat amben | mm | Ø 500 | |
| Maksimum ngowahi dawa bunder njaba | mm | 320 | ||
|
diameteripun bar maksimum |
mm | Ø 45 | Ø 51 ~ 55 | |
| sumbu utama | Kacepetan spindle maksimum | rpm | 6000 (diset dadi 4000) | 4500 (diset dadi 3500) |
| Tipe sirah spindle |
|
A2-5 | A2-6 | |
| Spindle liwat-bolongan diameteripun | mm | Ø 56 | Ø 66 | |
| pakan | X/Z/Y axis maksimum stroke | mm | 800/470/310 | |
| Gerakan cepet maksimum sumbu X/Z/Y | m/min | 24 (Setelan 18)/24 (Setelan 18)/15 (Setelan 8) | ||
| rod meneng sumbu X/Z/Y | mm | 32/32/25 | ||
| Rel sumbu X/Z/Y | mm | 35/35/25 | ||
| menara piso | Wolung stasiun menara | PCS | 8 stasiun, bisa dilengkapi karo nduwèni alat bolongan pindho, opsional karo 12 stasiun | |
| Kepala daya | Formulir nyekeli alat sirah daya |
|
ER25 | |
| Kacepetan maksimum sirah daya | rpm | 6000 (diset dadi 4000), bisa umum digunakake kanggo ngolah produk saka 4000 | ||
| pengeboran instalasi maksimum lan diameteripun sirah panggilingan | mm | Ø 16 | ||
| Jarak antarane poros sirah daya lan poros | mm | 65 | ||
| mesin listrik | Daya motor utama / torsi | KW/Nm | 7.5 KW / 47.75NM, opsional 11KW / 70.03Nm kanggo bagean baja kanthi kapasitas pangolahan 80 lan ndhuwur | |
| daya motor sumbu X/Z/Y/torque | KW/Nm | Yaskawa 1.8KW/11.5Nm. Generasi anyar opsional 2.4 KW/rating 11.5Nm | ||
| X/Z daya sirah motor daya / torsi | KW/Nm | 2,4 KW/11,5NM | ||
| Kacepetan maksimum motor sirah daya | rpm | 5000 | ||
| liyane | Piranti rem posisi spindle |
|
tekanan hidrolik | |
| Kasur inclination | ° | 35° | ||
| Piso meja piring dawa X jembaré | mm | 700X290 | ||
| Alat mesin dawa X jembaré X dhuwur | mm | 2200X1580X2000 | ||
| Total bobot saka kabeh mesin | KG | 3430 | ||
| Total daya | kw | 13 | ||
| konsumsi daya rata-rata | kw/h | 2 | ||
Akurasi Alat Mesin
| Akurasi mesin, standar faktor Jingfus: | ||||||||
| Item tes utama | Diagram skematik | Standar pabrik | ||||||
| Spindle radial ngalahake |
|
Ndeteksi runout saka conthong njaba | 0.0035 | |||||
| Posisi baleni sumbu X |
|
Ndeteksi posisi bola-bali saka sumbu X. Cathetan: Pisanan prédhiksi kira-kira 50 kaping kanggo ngimbangi kesalahan mesin kadhemen lan mesin panas, banjur ndeteksi posisi bola-bali. | 0.003 | |||||
| Posisi baleni sumbu Z |
 |
Ndeteksi posisi bola-bali ing sumbu Z. Cathetan: Pisanan prédhiksi kaping 50 kanggo ngimbangi kesalahan mesin kadhemen lan mesin panas, banjur ndeteksi posisi bola-bali. | 0.003 | |||||
| Posisi baleni sumbu Y |
|
Ndeteksi posisi bola-bali ing sumbu Y. Cathetan: Pisanan prédhiksi kaping 50 kanggo ngimbangi kesalahan mesin kadhemen lan mesin panas, banjur ndeteksi posisi bola-bali. | 0.004 | |||||
| Posisi ulang sumbu C |
|
Ndeteksi repositioning saka sumbu C titik tetep, cathetan: pisanan prédhiksi bab 50 kaping kanggo ngimbangi kesalahan saka engine kadhemen lan mesin panas, lan banjur ndeteksi posisi bola-bali | 20 detik busur | |||||
| Posisi sumbu C rotary |
|
Ndeteksi akurasi posisi acak sumbu-C, cathetan: prédhiksi dhisik kira-kira 50 kaping kanggo ngimbangi kesalahan mesin kadhemen lan mesin panas, banjur priksa setelan bola-bali | 72 detik busur | |||||
| Power head clamping ngalahake |
|
Cone ngalahake | 0.015 | |||||
| Power head clamping ngalahake |
 |
Clamping ngalahake | 0.01 | |||||
| Yen pelanggan pengin nyoba akurasi ISO utawa VD1 sumbu X / Z / Y, mesthine bakal ditemtokake nalika nulis kontrak. Pelanggan kudu nyoba item iki ing wektu sing padha nampa wiwitan Pabrik Jingfusi. | ||||||||
