Mesin Mesin Mill

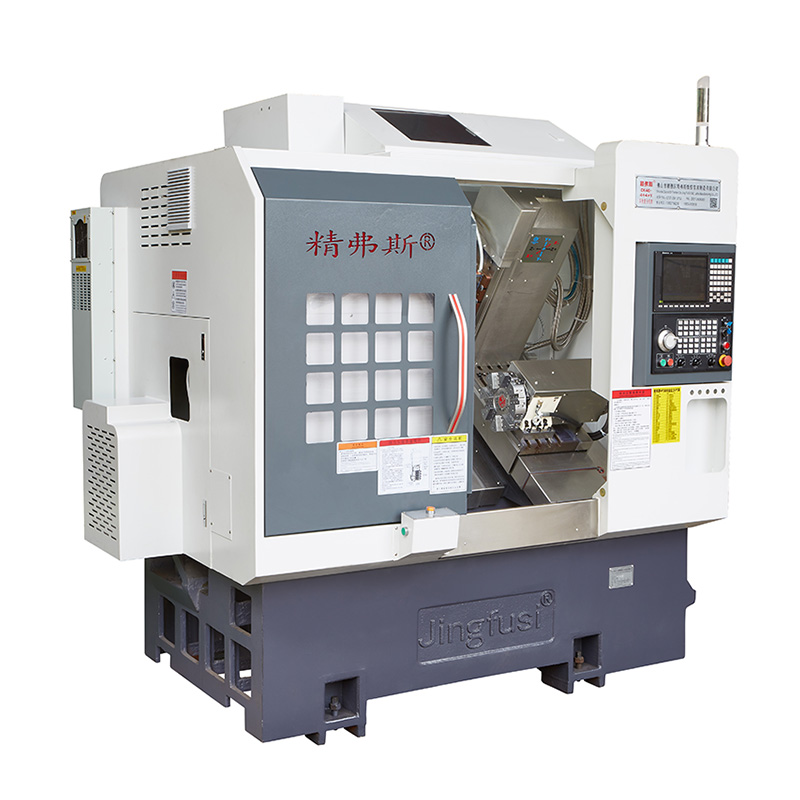

Mesin Mesin Mill-Mill Jingfusi® Cocog banget kanggo produksi bagean massa kanthi bentuk kompleks, shafts mikro, konektor elektronik, jam tangan, lan macem-macem aksesoris hardik.
Model:CK52-5+5+Y

Kirim Pitakonan

Deskripsi Produk

Mesin mesin giliran duwe ciri tliti lan efisiensi dhuwur. Bisa ngalih ing antarane pandhuan bushing lan ora ana giringan pandhuan, nindakake pangolahan sing cocog miturut dawane bahan kerja, lan duwe struktur sing cukup. Kabeh telung poros nggunakake pandhuan rolling linear, sing duwe resistensi sing apik lan tliti sing tliti. , didorong dening motor servo, struktur linion baris linier duwe karakteristik pangowahan alat kanthi cepet, sistem CNC duwe fungsi lengkap lan gampang dikontrol. Pangolahan lengan sing kurang-gantung ora mbutuhake bahan sing nggiling, lan bisa ngolah bar kanthi kacepetan lan tliti sing paling dhuwur, lan bahan isih minimal mung 30mm. Piranti pangolahan sisih pilihan bisa nyadari proses pengeboran lan panggilingan.


Diagram travel mesin

Turn-Mill Machining Machine

Rincian Produk

Turn-Mill Machining Machine

Dhaptar parameter

Item Konten unit Ck46-5 + 5 + y Ck52-5 + 5 + y
Skop pangolahan Ayunan liwat amben mm Ø 500
MAIMUM TURNING LENGKAP LENGKAP mm 320

Diameteripun bar maksimal		 mm Ø 45 Ø 51 ~ 55
sumbu kepala sekolah Kacepetan spindle maksimal r / min 6000 (disetel kanggo 4000) 4500 (disetel 3500)
Jinis Kepala Spindle
A2-5 A2-6
Diameteripun lontar spindle mm Ø 56 Ø 66
feed X / z / y axis maksimal stroke mm 800/470/310
Gerakan Cepet Maksim Saka X / Z / Y Axis m / my 24 (Setting 18) / 24 (Setting 18) / 15 (Setting 8)
X / z / y sumbu mm 32/32/25
X / Z / Y Axis Rail mm 35/35/25/
Piso Tower Turret Stasiun PCS 8 stasiun, bisa dilengkapi karo pemegang alat bolongan pindho, opsional kanthi 12 stasiun
Kepala Daya Alat Kepala Daya nyekeli wujud
Er25
Kacepetan maksimal kepala daya r / min 6000 (disetel menyang 4000), bisa digunakake kanggo ngolah produk saka 4000
Pengeboran instalasi lan diameter sirah maksimal mm Ø 16
Jarak antara Power Head Shaft and Shaft mm 65
Mesin Elektronik Daya Motor Utama / Tork Kw / nm 7,5 kW / 47.75NM, pilihan 11kw / 70.03nm kanggo baja baja kanthi kapasitas pangolahan 80 lan ndhuwur
X / Z / Y Axis Motor Daya / Tork Kw / nm Yaskawa 1.8kw / 11.5nm. Generasi anyar opsional 2,4 kW / dirating 11.5nm
X / Z Power Kepala Motor Motor / Torsi Kw / nm 2.4 kw / 11.5nm
Kacepetan maksimum motor power r / min 5000
Liyane Spindle posisi rem reming
meksa hidraulik
Inclinasi amben ° 35 °
Plate tabel pisau X Lebar mm 700x290
Panjang Mesin Panjang X Lebar X Dhuwur mm 2200x1580x2000
Bobot total mesin kabeh Kg 3430
Kekuwatan total kw 13
Konsumsi daya rata-rata Kw / h 2

Akurasi alat Mesin Mesin

Akurasi Mesin, standar Jingfus Factor:
Item Tes Utama Diagram skematis Standar Pabrik
Ngalahake Radial Spindle Turn-Mill Machining Machine Ndeteksi runout saka tumpeng njaba 0.0035
Posisi baleni x-Axis Turn-Mill Machining Machine Ndeteksi posisi sing bola-bali saka X-Axis. Cathetan: prédhiksi pisanan udakara 50 kaping kanggo ngimbangi kesalahan mesin kadhemen lan mesin panas, banjur ndeteksi posisi bola-bali. 0.003
Posisi Z-Axis Baleni Turn-Mill Machining Machine
 Ndeteksi posisi sing bola-bali ing sumbu z. Cathetan: prédhiksi pisanan udakara 50 kaping kanggo ngimbangi kesalahan mesin kadhemen lan mesin panas, banjur ndeteksi posisi bola-bali. 0.003
Posisi baleni Y-Axis Turn-Mill Machining Machine Ndeteksi posisi sing bola-bali ing sumbu y. Cathetan: prédhiksi pisanan udakara 50 kaping kanggo ngimbangi kesalahan mesin kadhemen lan mesin panas, banjur ndeteksi posisi bola-bali. 0.004
C posisi baleni seda Turn-Mill Machining Machine Ndeteksi repositasi titik C-AXIS tetep, cathetan: prédhiksi pisanan udakara 50 kaping kanggo ngimbangi kesalahan mesin kadhemen lan mesin panas, banjur ndeteksi posisi bola-bali 20 Arc Detik
C AXIS Posisi Rotary Turn-Mill Machining Machine  Ndeteksi akurasi posisi acak saka C-sumbu, cathetan: prédhiksi pisanan udakara 50 kaping kanggo ngimbangi kesalahan mesin kadhemen lan mesin panas, banjur priksa setelan sing adhem 72 Arc Detik
Ngalahake Power Clamping Turn-Mill Machining Machine Cone ngalahake 0.015
Ngalahake Power Clamping Turn-Mill Machining Machine
 Clamping ngantem 0.01
Yen pelanggan pengin nyoba ACO utawa Axis X / Z / Y, bakal ditemtokake nalika nulis kontrak kasebut. Pelanggan kudu nyoba item iki ing wektu sing padha karo panampa awal pabrik Jingfusi.
