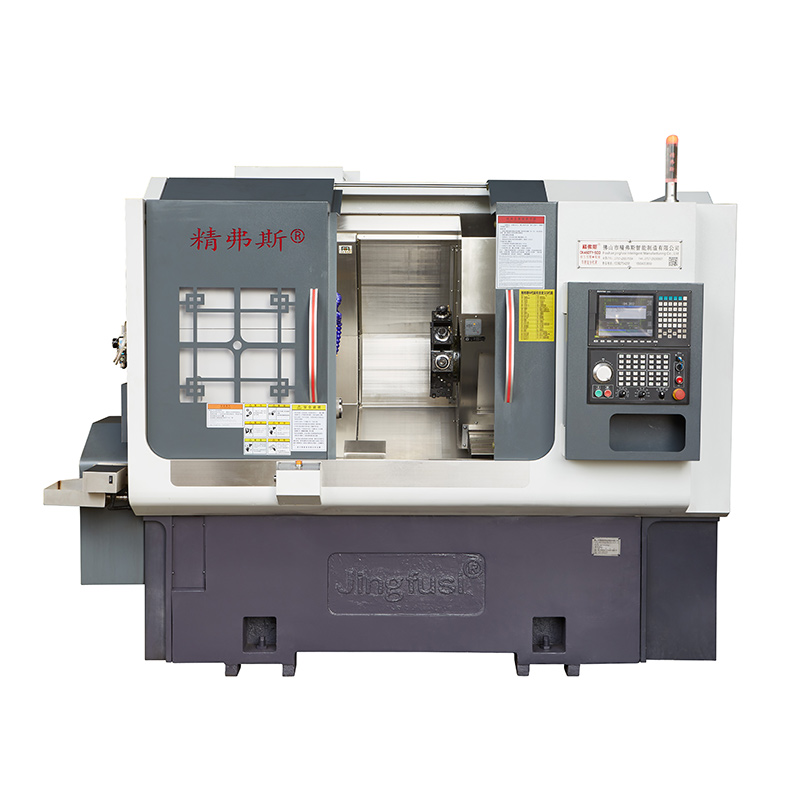

Mesin Nguripake lan Milling CNC Mesin

Ngenalake Mesin Nguripake lan Milling CNC Multiplay - Solusi sing Sampurna kanggo komponen kompleks mesin kanthi tliti lan efisiensi. Pusat panggilingan & panggilingan CNC iki dibangun kanggo ngatasi operasi ngowahi lan panggilingan, dadi tambahan serbaguna ing toko CNC.

Model:CK46DTY

Kirim Pitakonan

Deskripsi Produk

Salah sawijining fitur tombol CNC iki yaiku kemampuan kanggo nindakake operasi pirang-pirang ing karya kerja, sing nyuda wektu persiyapan lan nambah produktivitas. Sistem CNC Advanced njamin asil sing konsisten lan tepat saben wektu, nggawe pilihan sing cocog kanggo manufaktur volume dhuwur.

Mesin panguripan CNC multi-tasking bisa nangani macem-macem bahan, saka plastik kanggo logam lan kabeh ing antarane. Konstruksi sing kuat njamin kekiatan sing luar biasa lan kinerja sing tahan suwe, nalika desain ergonomik ndadekake gampang digunakake lan njaga.

Mesin giliran Multitask Multitask CNC iki kalebu macem-macem standar lan fitur pilihan kanggo nyukupi kebutuhan khusus sampeyan. Spindle sing kuwat lan alat nglereni maju ngirim kacepetan lan akurasi sing luar biasa, dene owah-owahan alat sing otomatis ngidini pangowahan alat otomatis lan gampang tanpa owah-owahan ing proses mesin.

Apa sampeyan komponen komplek komplek kanggo aeroangkasa, pertahanan, otomotif utawa industri liyane, mesin pusat kondian CNC multi-tasking minangka pilihan sing cocog. Kanthi kinerja sing unggul, versatility lan linuwih, mesin iki mesthi ngluwihi pangarepan lan mbantu sampeyan njupuk kapabilitas machining kanggo level sabanjure.

Ringkesan, Milling Nguripake lan Milling Mesin Cnc macem-macem yaiku tambahan game kanggo toko CNC. Nawakake kinerja, presisional lan efisiensi, nggawe solusi sing sampurna kanggo kabeh kabutuhan mesin. Aja lali kesempatan kanggo njupuk bisnis menyang level sabanjure - investasi ing mesin CNC 5 Axis Multi-Tasking 5 dina iki!

Diagram travel mesin

Automatic Turret Turning and Milling Machine

Rincian Produk

Dhaptar parameter

Item	Model lathe	unit	Ck52dty	Ck76dty	Ck46dty
Skop pangolahan	Diameter rotasi maksimal spindle	mm	Ø 700
	MAIMUM TURNING LENGKAP LENGKAP	mm	520
	Diameteripun bar maksimal	mm	Ø 55	Ø 72	Ø 45
sumbu kepala sekolah	Kacepetan spindle maksimal	r / min	4200 (nyetel 3500)	3200 (Setting 2000)	6000 (Set 4500)
	Jinis Kepala Spindle		A2 - 6	A2 -8	A2 - 5
	Diameteripun lontar spindle	mm	Ø 66	Ø 86	Ø 56
feed	X / z / y axis maksimal stroke	mm	260/500 / ± 60
	90 ° Power Kepala Liwat Pusat SPISLE	mm	30
	Gerakan Cepet Maksim Saka X / Z / Y Axis	m / my	24 (Setting 16) / 24 (Setting 16) / 14 (Setting 8)
	X / z / y sumbu	mm	40
	X / Z / Y Axis Roller Trek	mm	35/45/35
Power Turret	Model Turret Power (turret daya)	Bmt	BMT55
	Power power power	Yaiku	Er32
	Ukuran Alat tetep	mm	25x25
	Diameteripun Shank	mm	Ø32
Mesin Elektronik	Daya Motor Utama / Tork	Kw / nm	11kW / dirating 72nm	15kw / dirating 98nm	7.5 KW / dirating 47nm
	X / Z / Y Axis Motor Daya / Tork	Kw / nm	Yaskawa 2.9 kW /18.6nm.Optialal generasi anyar3.1 kw / 15nm
	Daya / Tork Torsi Emas Turret Daya Motor	Kw / nm	Generasi anyar 3.1 kW / 15nm
	Kacepetan maksimum turret motor	r / min	6000 (nyetel 4000), Speed≤4000 umum
	Daya Motor Power Power / Tork	Kw / nm	3.1 kw / 15nm
	Daya / Tork Torque Alat Turret Ngganti Motor	Kw / nm	Generasi anyar1.0 kW /3.1NM
Tailstock	Tailstock Stroke	mm	520
	Strok hydraulic maksimal saka tailstock	mm	100
	Tukang Tailstock Jaringan Tutup Tailstock	Mk	Mohs 5 #
	Jarak maksimal antarane tip lan chuck	mm	690
Liyane	Spindle posisi rem reming		Hydraulic, pemroghokan opsional
	Inclinasi amben	°	30 ° utawa 15 °
	Panjang Mesin Panjang X Lebar X Dhuwur	mm	2500x1680X1900
	Bobot total mesin kabeh	Kg	5000kg
	Kekuwatan total	kw	20
	Konsumsi daya rata-rata	Kw / h	3

Akurasi alat Mesin Mesin

Akurasi Mesin, standar Jingfus Factor:
Item Tes Utama	Diagram skematis	Cara deteksi	Standar Pabrik


Ngalahake Radial Spindle		Ndeteksi runout saka tumpeng njaba	0.0035


Posisi baleni x-Axis		Ndeteksi posisi sing bola-bali saka X-Axis. Cathetan: prédhiksi pisanan udakara 50 kaping kanggo ngimbangi kesalahan mesin kadhemen lan mesin panas, banjur ndeteksi posisi bola-bali.	0.003


Posisi Z-Axis Baleni		Ndeteksi posisi sing bola-bali ing sumbu z. Cathetan: prédhiksi pisanan udakara 50 kaping kanggo ngimbangi kesalahan mesin kadhemen lan mesin panas, banjur ndeteksi posisi bola-bali.	0.003


Posisi baleni Y-Axis		Ndeteksi posisi sing bola-bali ing sumbu y. Cathetan: prédhiksi pisanan udakara 50 kaping kanggo ngimbangi kesalahan mesin kadhemen lan mesin panas, banjur ndeteksi posisi bola-bali.	0.004


C posisi baleni seda		Ndeteksi repositasi titik C-AXIS tetep, cathetan: prédhiksi pisanan udakara 50 kaping kanggo ngimbangi kesalahan mesin kadhemen lan mesin panas, banjur ndeteksi posisi bola-bali	20 Arc Detik


C AXIS Posisi Rotary		Ndeteksi akurasi posisi acak saka C-sumbu, cathetan: prédhiksi pisanan udakara 50 kaping kanggo ngimbangi kesalahan mesin kadhemen lan mesin panas, banjur priksa setelan sing adhem	72 Arc Detik


Ngalahake Power Clamping		Cone ngalahake	0.015

Ngalahake Power Clamping		Clamping ngantem	0.01

Yen pelanggan pengin nyoba ACO utawa Axis X / Z / Y, bakal ditemtokake nalika nulis kontrak kasebut. Pelanggan kudu nyoba item iki ing wektu sing padha karo panampa awal pabrik Jingfusi.
