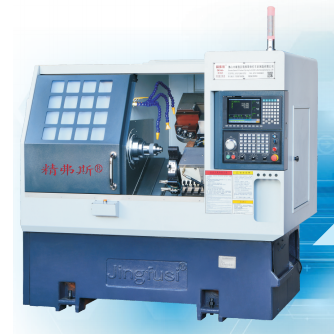

Inner Three-curve Groove Turning and Milling Machine

Jingfusi® Inner Three-curve Groove Turning and Milling Machine minangka alat mesin khusus sing digunakake kanggo mesin presisi alur batin kanthi telung permukaan sing mlengkung utawa kontur. Mesin Penggilingan lan Penggilingan Alur Tiga-kurva iki umume digunakake ing industri sing mbutuhake produksi bagean kompleks kanthi alur utawa profil njero sing ora bisa digawe kanthi gampang nggunakake metode mesin konvensional.

Model:CK46-3+2

Kirim Pitakonan

Deskripsi Produk

Nalika utamané digunakake kanggo mesin alur utama, mesin iki uga bisa nangani operasi mesin liyane, nggawe wong Versatile kanggo sawetara saka sudhut aplikasi. Industri kayata aerospace, manufaktur piranti medis, otomotif, lan teknik presisi asring ngandelake mesin kasebut kanggo ngasilake komponen sing rumit lan tliti dhuwur. Inner Three-curve Groove Turning and Milling Machines bisa ngolah macem-macem bahan, kalebu logam, plastik, lan komposit, gumantung saka kabutuhan mesin tartamtu.

Diagram Perjalanan Mesin

Detail Produk

Daftar Parameter

Item	unit	Spesifikasi
Maks. diameteripun ngowahi	mm	250
Maks. ayunan diam. liwat bubut	mm	Ø500
Maks. ngowahi diameteripun liwat amben geser	mm	Ø160
Slanting bed gelar	gelar	35°
lelungan efektif sumbu X	mm	1000
lelungan efektif sumbu Z	mm	400
X/Z sumbu maks. kacepetan travel cepet	m/min	24
Area dhasar wesi	㎡	1,8 x 1,1
Ukuran mesin: L x W x H	mm	2100x1580x1800
Bobot net mesin	kg	2600
alat no.	pcs	8
Piranti kothak	mm	20 x 20
Ukuran piso bolongan	mm	Ø20
Total jaran	kw	13
konsumsi daya rata-rata	kw/h	2
Bentuk pasuryan spindle		A2-5
kacepetan Spindle	rpm	6000
Setelan kacepetan Spindle	rpm	1-4500
Spindle Rated Torsi	Nm	35Nm(1500r/min)
diameteripun bar maksimum	mm	Ø45

Akurasi Alat Mesin

Akurasi mesin, standar faktor Jingfus:
Item tes utama	Diagram skematik	Standar pabrik


Spindle radial beat,		Ndeteksi runout saka conthong njaba	0.0035


Posisi baleni sumbu X, X		Ndeteksi posisi bola-bali saka sumbu X. Cathetan: Pisanan prédhiksi kira-kira 50 kaping kanggo ngimbangi kesalahan mesin kadhemen lan mesin panas, banjur ndeteksi posisi bola-bali.	0.003


Posisi baleni sumbu Z, Z		Ndeteksi posisi bola-bali ing sumbu Z. Cathetan: Pisanan prédhiksi kira-kira 50 kaping kanggo ngimbangi kesalahan mesin kadhemen lan mesin panas, banjur ndeteksi posisi bola-bali.	0.003


Posisi ulang sumbu C，C		Ndeteksi repositioning saka sumbu C titik tetep, cathetan: pisanan prédhiksi bab 50 kaping kanggo ngimbangi kesalahan saka engine kadhemen lan mesin panas, lan banjur ndeteksi posisi bola-bali	20 detik busur


C posisi sumbu rotary, C		Ndeteksi akurasi posisi acak sumbu-C, cathetan: prédhiksi dhisik kira-kira 50 kaping kanggo ngimbangi kesalahan mesin kadhemen lan mesin panas, banjur priksa setelan bola-bali	72 detik busur


Yen pelanggan pengin nyoba akurasi ISO utawa VD1 sumbu X / Z / Y, mesthine bakal ditemtokake nalika nulis kontrak. Pelanggan kudu nyoba item iki ing wektu sing padha nampa wiwitan Pabrik Jingfusi.
