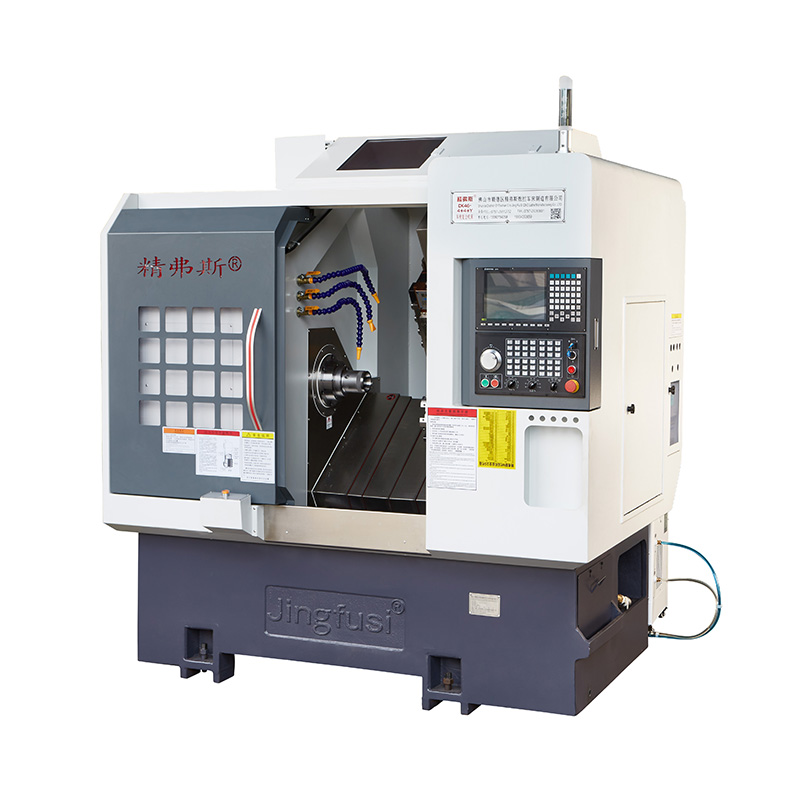

CNC ngowahi pusat mesin Mesin Senyawa Milling

Pusat Mesin Senyawa Milling Milling CNC Cocog kanggo manufaktur rotary rumit lan tepat. Iki ngidini rampung mayoritas, yen ora kabeh, saka operasi machining ing persiyapan siji. Iki ora mung njamin presisi nanging uga nambah produktivitas lan biaya efektif.

Model:CK46-4+4+Y

Kirim Pitakonan

Deskripsi Produk

Karakteristik CNC ngowahi pusat mesin senyawa Milling:

Clamping minimalake: nyuda kabutuhan operasi clamping, nambahake efisiensi lan akurasi.

Owah-owahan Alat Rapid: Ndhukung pangowahan alat dhuwur kanthi cepet, susunan alat sing gampang kanggo mesin sing luwih trep.

Mesin lengkap: Nawakake macem-macem fungsi kanggo nggampangake pangolahan komposit lan sisih, mbisakake kapabilitas mesin serbagangan.

Diagram travel mesin

CNC Turning Milling Compound Machining Center

Rincian Produk

Dhaptar parameter

Item	Model lathe	unit	Ck46-4 + 4 + y	Ck52-4 + 4 + y
Skop pangolahan	Ayunan liwat amben	mm	Ø 500
	MAIMUM TURNING LENGKAP LENGKAP	mm	320
	Diameteripun bar maksimal	mm	Ø 45	Ø 51 ~ 55
sumbu kepala sekolah	Jinis Kepala Spindle		A2-5	A2-6

	Diameteripun lontar spindle	mm	Ø 56	Ø 66
	Kacepetan spindle maksimal	r / min	6000 (disetel nganti 4500)	4500 (disetel 3500)
feed	Wisata Efektif X / Z / Y Axis	mm	800/470/260

	Gerakan Cepet Maksim Saka X / Z / Y Axis	m / my	24 (Setting 18) / 24 (Setting 18) / 15 (Setting 8)
	X / z / y sumbu	mm	32/32/25
	X / Z / Y Axis Rail	mm	35/35/25/
Piso Tower	Turret Stasiun	PCS	8 stasiun, bisa dilengkapi karo pemegang alat bolongan pindho, opsional kanthi 12 stasiun
Kepala Daya	Alat Kepala Daya nyekeli wujud		Er25


	Alat Kepala Daya	PCS	Z-Axis 4 + X-Axis 4, kanthi 4 sing duwe Tambahan Tambahan dipasang
	Kacepetan maksimal kepala daya	r / min	6000 (disetel menyang 4000), bisa digunakake kanggo ngolah produk saka 4000
	Jarak antara Power Head Shaft and Shaft	mm	65
Mesin Elektronik	Daya Motor Utama / Tork	Kw / nm	Generasi anyar 7.5kw, 47.75nm. Bagéan baja kanthi kapasitas pangolahan luwih saka 80 bisa dipilih kanthi otomatis 11kW, 70.03nm

	X / Z / Y Axis Motor Daya / Tork	Kw / nm	1.3kw / 8.39nm
	X / Z Power Kepala Motor Motor / Torsi	Kw / nm	1.7 kW / 8NM
	Kacepetan maksimum motor power	r / min	5000
Liyane	Spindle posisi rem reming		meksa hidraulik


	Inclinasi amben	°	35 °
	Panjang Mesin Panjang X Lebar X Dhuwur	mm	2200x15801900
	Bobot total mesin kabeh	Kg	3430
	Kekuwatan total	kw	13
	Konsumsi daya rata-rata	Kw / h	2

Akurasi alat Mesin Mesin

Akurasi Mesin, standar Jingfus Factor:
Item Tes Utama	Diagram skematis	Standar Pabrik


Ngalahake Radial Spindle		Ndeteksi runout saka tumpeng njaba	0.0035


Posisi baleni x-Axis		Ndeteksi posisi sing bola-bali saka X-Axis. Cathetan: prédhiksi pisanan udakara 50 kaping kanggo ngimbangi kesalahan mesin kadhemen lan mesin panas, banjur ndeteksi posisi bola-bali.	0.003


Posisi Z-Axis Baleni		Ndeteksi posisi sing bola-bali ing sumbu z. Cathetan: prédhiksi pisanan udakara 50 kaping kanggo ngimbangi kesalahan mesin kadhemen lan mesin panas, banjur ndeteksi posisi bola-bali.	0.003


Posisi baleni Y-Axis		Ndeteksi posisi sing bola-bali ing sumbu y. Cathetan: prédhiksi pisanan udakara 50 kaping kanggo ngimbangi kesalahan mesin kadhemen lan mesin panas, banjur ndeteksi posisi bola-bali.	0.004


C posisi baleni seda		Ndeteksi repositasi titik C-AXIS tetep, cathetan: prédhiksi pisanan udakara 50 kaping kanggo ngimbangi kesalahan mesin kadhemen lan mesin panas, banjur ndeteksi posisi bola-bali	20 Arc Detik


C AXIS Posisi Rotary		Ndeteksi akurasi posisi acak saka C-sumbu, cathetan: prédhiksi pisanan udakara 50 kaping kanggo ngimbangi kesalahan mesin kadhemen lan mesin panas, banjur priksa setelan sing adhem	72 Arc Detik


Ngalahake Power Clamping		Cone ngalahake	0.015

Ngalahake Power Clamping		Clamping ngantem	0.01

Yen pelanggan pengin nyoba ACO utawa Axis X / Z / Y, bakal ditemtokake nalika nulis kontrak kasebut. Pelanggan kudu nyoba item iki ing wektu sing padha karo panampa awal pabrik Jingfusi.
