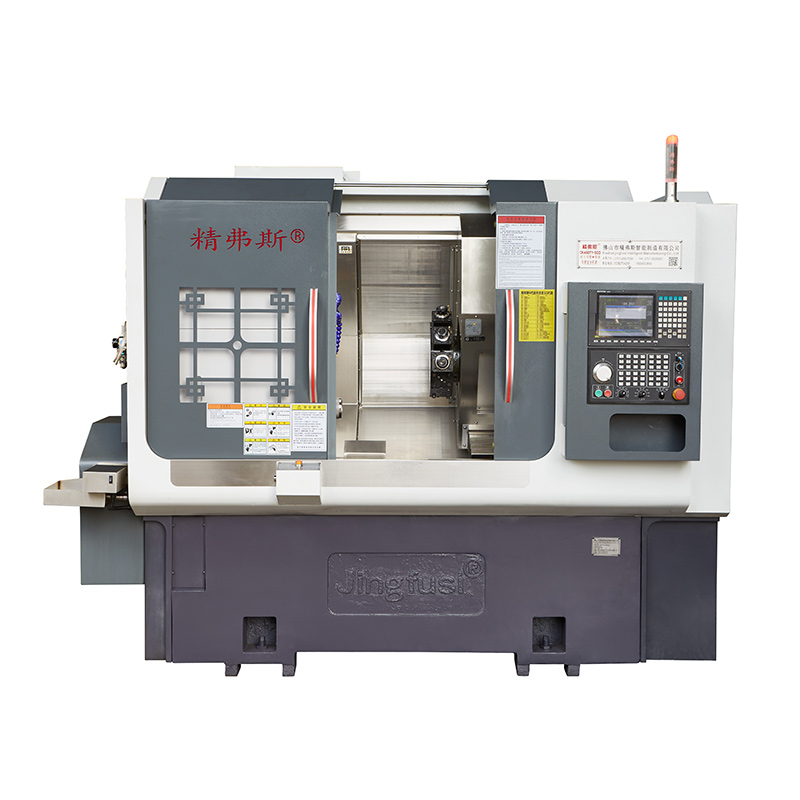

Milling CNC lan ngowahi mesin komposit

Milling CNC lan ngowahi mesin komposit sing digawe ing pemasok China, asring diarani mesin giliran CNC, minangka peralatan sing serbaguna saka proses manufaktur lan ngowahi. Mesin iki dirancang kanggo mesin presisi lan nawakake macem-macem aplikasi ing macem-macem industri.

Model:CK46DTY

Kirim Pitakonan

Deskripsi Produk

Kapabilitas Milli: Milling CNC lan ngowahi mesin komposit dilengkapi alat panggilingan sing bisa nindakake operasi kayata pengeboran, mboseni, nyopot, lan slotting. Piranti kasebut digunakake kanggo mbusak materi saka bahan kerja kanggo nggawe bentuk lan fitur sing kompleks.

Kemampuan ngowahi: lathe CNC kanthi turret lan stok buntut hidrolik duwe spindle lathe kanthi kemampuan kanggo muter bahan kerja. Spindle iki digunakake kanggo ngowahi operasi, sing kalebu mbusak materi kanthi nglereni minangka bahan kerja muter. Nguripake bisa digunakake kanggo nggawe bentuk silinder lan conical, uga benang.

Kontrol Multi-Axis: Mesin Mill Mill-Mill asring nampilake gerakan pirang-pirang, saéngga machane lan komplek sing tepat. Pubunan kasebut bisa kalebu X, Y, Z, lan Z, lan Rotational AXE, sing bisa ngaktifake mesin bagean saka pirang-pirang sudhut lan orientasi.

Pembuan Alat otomatis: Turret CNC Muter lan Milling Machine bisa kalebu pembaruan alat otomatis sing bisa ngganti macem-macem alat nglereni kanthi cepet lan efisien, ngidini keuntungan sing ora ngganggu lan nambah macem-macem hasil.

Clamping Workpiece: Mesin kasebut dilengkapi mekanisme kanthi aman lan nyekeli karya ing papan sajrone mesin, mesthekake akurasi lan mbaleni akurasi lan mbaleni maneh.

Integrasi CAD / CAM: Mesin Mill Mill-Mill biasane dikontrol dening piranti lunak komputer sing bisa nerjemahake CAD (Desain komputer) lan cam (file manufaktur komputer). Iki ngidini pemrograman sing tepat operasi macining lan produksi bagean kompleks.

Precision Tinggi: Mesin iki dikenal kanthi tliti lan toleransi sing angel, supaya bisa cocog kanggo aplikasi sing mbutuhake mesin sing rumit lan akurat.

Versatility: Mesin Mill Mill Gill-Mill Versatile lan bisa digunakake ing macem-macem industri, kalebu aeroangkasa, otomotif, medomotif, Medomotif, Medical, lan Umum.

Efisiensi: Kombinasi saka panggilingan lan ngowahi operasi ing mesin siji nambah efisiensi produksi, amarga bisa nyuda kabutuhan kanggo macem-macem persiyapan lan transfer ing antarane mesin sing beda.

Produksi bagean kompleks: Mesin CNC Mill Mill Cocog kanggo ngasilake bagian kompleks kanthi fitur gilingan kanthi loro lan mateni, amarga bisa nindakake kabeh operasi sing dibutuhake ing siji persiyapan.

Muter lan Milli Milli Gabungan Mesin sing umume digunakake ing produksi komponen lan bagean sing mbutuhake mesin komponisi lan tepat, kayata komponen mesin, bagean Aerospace, lan liya-liyane. Dheweke minangka aset sing migunani ing proses manufaktur modern, amarga nyetir produksi lan nambah efisiensi.

Milling CNC lan ngowahi diagram perjalanan mesin komposit

CNC Milling and Turning Composite Machine

Rincian Produk

Milling CNC lan ngowahi dhaptar parameter mesin komposit

Item	Model lathe	unit	Ck52dty	Ck76dty	Ck46dty
Skop pangolahan	Diameter rotasi maksimal spindle	mm	Ø 700
	MAIMUM TURNING LENGKAP LENGKAP	mm	520
	Diameteripun bar maksimal	mm	Ø 55	Ø 72	Ø 45
sumbu kepala sekolah	Kacepetan spindle maksimal	r / min	4200 (nyetel 3500)	3200 (Setting 2000)	6000 (Set 4500)
	Jinis Kepala Spindle		A2 - 6	A2 -8	A2 - 5
	Diameteripun lontar spindle	mm	Ø 66	Ø 86	Ø 56
feed	X / z / y axis maksimal stroke	mm	260/500 / ± 60
	90 ° Power Kepala Liwat Pusat SPISLE	mm	30
	Gerakan Cepet Maksim Saka X / Z / Y Axis	m / my	24 (Setting 16) / 24 (Setting 16) / 14 (Setting 8)
	X / z / y sumbu	mm	40
	X / Z / Y Axis Roller Trek	mm	35/45/35
Power Turret	Model Turret Power (turret daya)	Bmt	BMT55
	Power power power	Yaiku	Er32
	Ukuran Alat tetep	mm	25x25
	Diameteripun Shank	mm	Ø32
Mesin Elektronik	Daya Motor Utama / Tork	Kw / nm	11kW / dirating 72nm	15kw / dirating 98nm	7.5 KW / dirating 47nm
	X / Z / Y Axis Motor Daya / Tork	Kw / nm	Yaskawa 2.9 kW /18.6nm.Optialal generasi anyar3.1 kw / 15nm
	Daya / Tork Torsi Emas Turret Daya Motor	Kw / nm	Generasi anyar 3.1 kW / 15nm
	Kacepetan maksimum turret motor	r / min	6000 (nyetel 4000), Speed≤4000 umum
	Daya Motor Power Power / Tork	Kw / nm	3.1 kw / 15nm
	Daya / Tork Torque Alat Turret Ngganti Motor	Kw / nm	Generasi anyar1.0 kW /3.1NM
Tailstock	Tailstock Stroke	mm	520
	Strok hydraulic maksimal saka tailstock	mm	100
	Tukang Tailstock Jaringan Tutup Tailstock	Mk	Mohs 5 #
	Jarak maksimal antarane tip lan chuck	mm	690
Liyane	Spindle posisi rem reming		Hydraulic, pemroghokan opsional
	Inclinasi amben	°	30 ° utawa 15 °
	Panjang Mesin Panjang X Lebar X Dhuwur	mm	2500x1680X1900
	Bobot total mesin kabeh	Kg	5000kg
	Kekuwatan total	kw	20
	Konsumsi daya rata-rata	Kw / h	3

Turret ngowahi lan panggilingan akurasi alat gabungan

Akurasi Mesin, standar Jingfus Factor:
Item Tes Utama	Diagram skematis	Cara deteksi	Standar Pabrik


Ngalahake Radial Spindle		Ndeteksi runout saka tumpeng njaba	0.0035


Posisi baleni x-Axis		Ndeteksi posisi sing bola-bali saka X-Axis. Cathetan: prédhiksi pisanan udakara 50 kaping kanggo ngimbangi kesalahan mesin kadhemen lan mesin panas, banjur ndeteksi posisi bola-bali.	0.003


Posisi Z-Axis Baleni		Ndeteksi posisi sing bola-bali ing sumbu z. Cathetan: prédhiksi pisanan udakara 50 kaping kanggo ngimbangi kesalahan mesin kadhemen lan mesin panas, banjur ndeteksi posisi bola-bali.	0.003


Posisi baleni Y-Axis		Ndeteksi posisi sing bola-bali ing sumbu y. Cathetan: prédhiksi pisanan udakara 50 kaping kanggo ngimbangi kesalahan mesin kadhemen lan mesin panas, banjur ndeteksi posisi bola-bali.	0.004


C posisi baleni seda		Ndeteksi repositasi titik C-AXIS tetep, cathetan: prédhiksi pisanan udakara 50 kaping kanggo ngimbangi kesalahan mesin kadhemen lan mesin panas, banjur ndeteksi posisi bola-bali	20 Arc Detik


C AXIS Posisi Rotary		Ndeteksi akurasi posisi acak saka C-sumbu, cathetan: prédhiksi pisanan udakara 50 kaping kanggo ngimbangi kesalahan mesin kadhemen lan mesin panas, banjur priksa setelan sing adhem	72 Arc Detik


Ngalahake Power Clamping		Cone ngalahake	0.015

Ngalahake Power Clamping		Clamping ngantem	0.01

Yen pelanggan pengin nyoba ACO utawa Axis X / Z / Y, bakal ditemtokake nalika nulis kontrak kasebut. Pelanggan kudu nyoba item iki ing wektu sing padha karo panampa awal pabrik Jingfusi.
